超5类网络跳线的参数有哪些呢？超五类跳线是什么?



一、超5类网络跳线产品应用：



适用于设备间或水平子系统的互配端接，满足T-568超五类传输标准符合T-568A和T-568B线序。为通讯设备、模块化配线架之间实现快速互联，具有极大的灵活性并备有多种长度、接头和颜色可供选择。





二、超5类网络跳线产品描述：



RJ45 跳线

用途：RJ45接口之间跳接用跳线

分类：超五类 非屏蔽/单屏蔽

RJ45-110 跳线

用途：110配线架跳接RJ45配线架，用于语音/网络信号的快速跳接

分类：1对110-RJ45跳线4对110-RJ45跳线制





三、超5类网络跳线选型参考



产品型号	产品描述	产品 颜色	备注
CAT5-TX-3M	超五类非屏蔽网络跳线3米	可订制	可根据客户要求订制
CAT5P-TX-3M	超五类屏蔽网络跳线3米	可订制	可根据客户要求订制

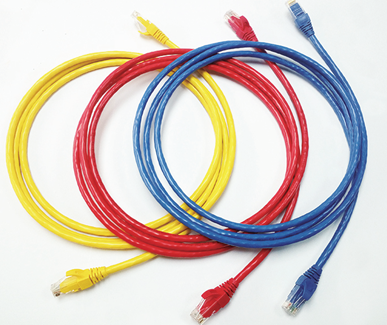

超五类非屏蔽跳线详解





超五类非屏蔽跳线材料



导体材质：交合无氧铜丝

绝缘材质：高密度聚乙烯（HDPE）

护套材质：PVC

隔离材质：聚乙烯（PE）

水晶头：聚碳酸酯（PC）





超五类非屏蔽跳线产品特点



工作带宽：100MHz，最大支持 250MHz

执行标准：YD/T1019-2013、YD/T926.3-2009、ANSI/TIA-568-2.D、ISO/IEC 8877、ISO/IEC 11801 ClassD

水晶插头注塑机制注塑

独立包装





超五类非屏蔽跳线物理参数



额定芯径：7*0.18mm±2%

绝缘厚度：0.16mm(均值)

额定外径：5.2mm ±0.2

护套厚度：0.6mm (均值)

产品颜色：灰色，（可选颜色，红、绿、黄、蓝、白）

水晶头形式：RJ45-10P8C，符合UL94V-2

水晶头触点：合金铜50μm镀金

拔插次数：750次以上

端接保持力：30N 30S±5S

防火等级：CM、CMR

工作温度：-20℃至75℃

导线直径：24 AWG





超五类非屏蔽跳线电气参数



导体间最大介电强度：100V

最大额定电压：AC150V

最大额定电流：1.5A

最大接触电阻：20mΩ









超五类屏蔽跳线详情



超五类屏蔽跳线材料

导体材质：交合无氧铜丝

绝缘材质：高密度聚乙烯（HDPE）

护套材质：低烟无卤（可选PVC）

隔离材质：聚乙烯（PE）

屏蔽结构与材质：铝箔屏蔽，铜镀锡网编织（可选），导引线

屏蔽水晶头：聚碳酸酯（PC），屏蔽壳体为铜壳镀镍





超五类屏蔽跳线产品特点



工作带宽：100MHz，最大支持250MHz

执行标准：YD/T1019-2013、YD/T926.3-2009、ANSI/TIA-568-2.D、ISO/IEC 8877、ISO/IEC 11801 Class D

屏蔽水晶插头注塑机制注塑

独立包装





超五类屏蔽跳线物理参数



额定芯径：7*0.16mm±2%

绝缘厚度：0.21mm(均值)

额定外径：5.8mm±0.2

护套厚度：0.6mm (均值)

产品颜色：蓝色，（可选颜色，红、绿、黄、灰、白）

屏蔽水晶头形式：RJ45-10P8C，符合 UL94V-2

水晶头触点：合金铜50μm镀金

拔插次数：750次以上

端接保持力：30N 30S±5S

防火等级：CM、CMR

工作温度：-20℃至75℃

导线直径：26AWG





超五类屏蔽跳线电气参数



导体间最大介电强度：100V

最大额定电压：AC150V

最大额定电流：1.5A

最大接触电阻：20mΩ
