光纤光缆配件系列知识详解-光纤光缆衰减器
分类: 专业知识 发布时间:22-04-09 浏览量:928
光纤光缆配件系列知识详解-光纤光缆衰减器
衰减器产品概述:
光纤衰减器是采用标准高精度法兰精制而成的,用于各种光纤传输线路中,衰减精度高性能稳定可靠,性能特点与波长变化无关可实现适配器和衰减器的双重功能,衰减精度,高附加损耗低应用光配线架光纤网络系统,低速光纤传输系统,固定式光纤衰减器按类型可分法兰式和阴阳式,按型号可分SC,FC,ST,LC,等
衰减器产品特点:
(1)尺寸精度高
(2)插入损耗低
(3)重复性好
(4)互换性好
(6)温度稳定性好
衰减器产品应用:
(1)光纤通信系统
(2)光纤接入网
(3)光纤数据传输
(4)光纤CATV
(5)光纤传感器
衰减器技术参数:
插入损耗:小于0.02dB、互换性:小于0.02dB耐久性:1000次,变换小于0.02dB,温度范围:-40℃~+75℃
衰减器技术参数:
法兰式 | 阴阳式 | ||||||||
接头类型(dB) | SC | FC | ST | LC | 衰减精度(dB) | SC | FC | ST | LC |
工作波长 | 1310/1550 | 工作波长 | 1310/1550 | ||||||
衰减值(dB) | 1-30 可选 | 衰减值(dB) | 1-30 可选 | ||||||
回波损耗(dB) | ≥35 | 回波损耗(dB) | ≥35 | ||||||
衰减精度(dB) | ±0.5 | 衰减精度(dB) | ±0.5 | ||||||
工作温度(℃) | -110 | 工作温度(℃) | -110 | ||||||
采用标准 | Bell core TA-NWT-001209 | 采用标准 | Bell core TA-NWT-001209 | ||||||

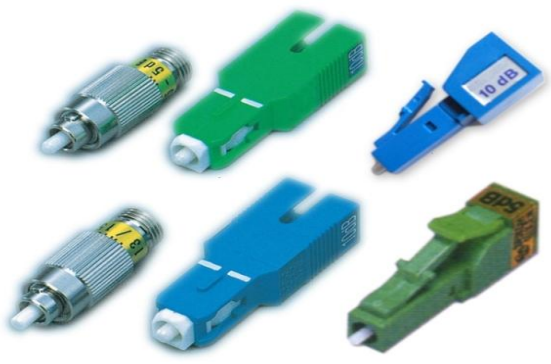

衰减器选型参考:
产品编号 | 产品名称 | 产品型号 | 材质 |
BL-PJ-61 | 衰减器 | FC法兰式 | 合金 |
BL-PJ-62 | 衰减器 | SC法兰式 | 塑料 |
BL-PJ-63 | 衰减器 | LC法兰式 | 塑料 |
BL-PJ-64 | 衰减器 | LC阴阳式 | 塑料 |
BL-PJ-65 | 衰减器 | FC阴阳式 | 合金 |
BL-PJ-66 | 衰减器 | SC阴阳式 | 塑料 |
BL-PJ-67 | 衰减器 | ST阴阳式 | 合金 |
