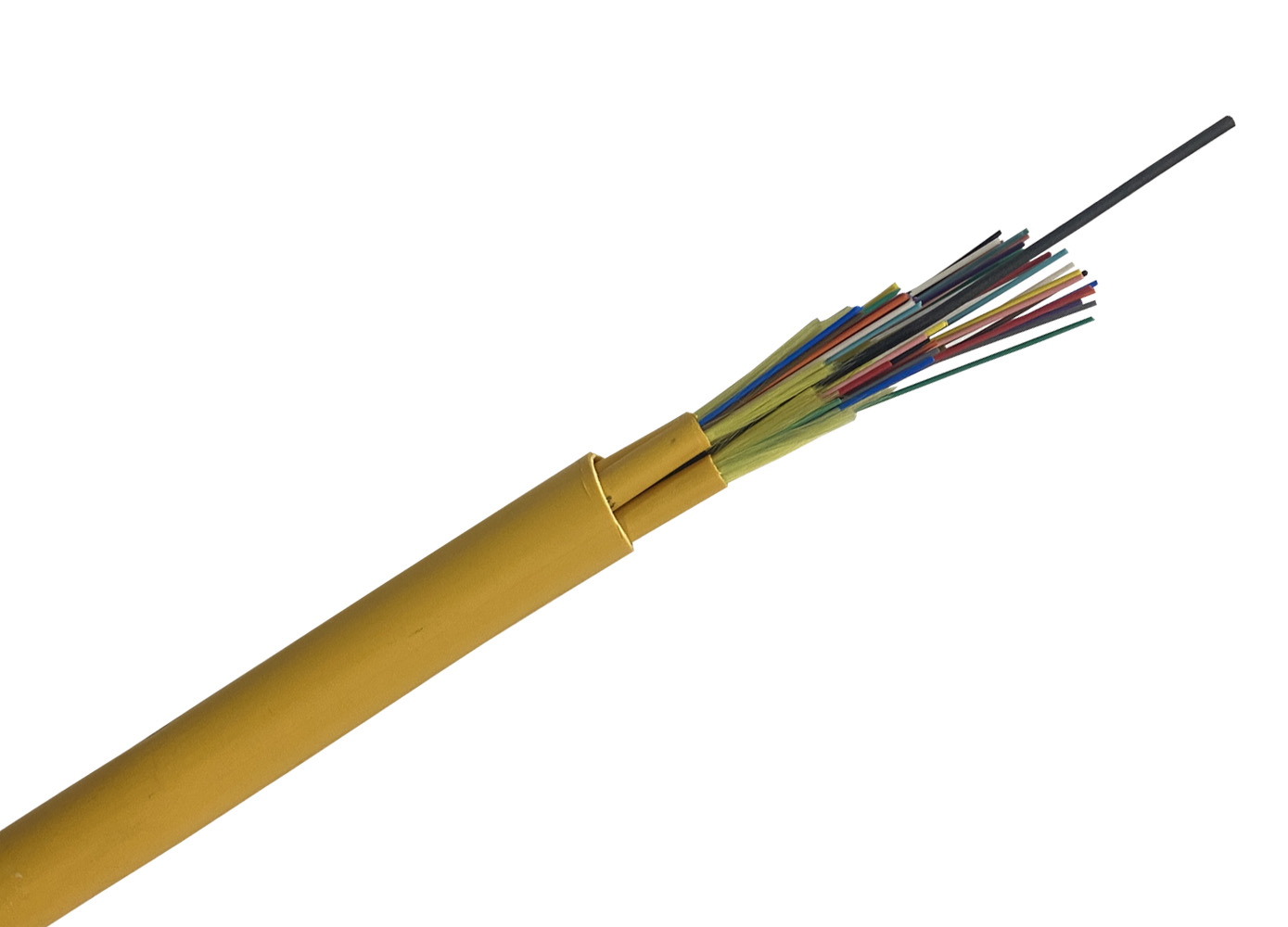

GJFJV 光缆产品介绍

GJFJV光缆是单芯紧套室内光缆，具备良好的柔韧、阻燃、耐腐蚀、防紫外、环保等性能；由于采用芳纶加强件，使光缆具有很强的抗拉性能。可用于光纤活动连接跳线或尾纤，也可用于室内竖井级和强制通风级布线，还可用于仪器、通信设备之间的连接等。



gjfjh光缆 产品特点

紧套光纤便于剥离使用；

具有有良好的阻燃性能（可选）；

采用芳纶加强件，使光缆具有很强的抗拉性能；

具有耐腐蚀，防紫外，环保等优点；



室内光缆代号 性能指标

执行标准： YD/T 1258.2-2015

应用范围：室内布线、单双芯跳线及尾纤、局域网、设备、仪表间的连接线，干线建筑通道、吊顶、建筑物间托盘及导管

敷设方式：室内、大楼的分支布线、多芯光纤跳线

工作温度：-20℃~+60℃

弯曲半径：静态20倍光缆直径、动态10倍光缆直径



附件：G.652D光纤性能参数

特性	条件	数据	单位
光学特性
衰减	1310nm 1383nm 1550nm 1625nm	≤0.35 ≤0.34 ≤0.21 ≤0.24	dB/km dB/km dB/km dB/km
相对波长的衰减变化@1310nm @1550nm	1285～1330nm 1525～1575nm	≤0.03 ≤0.02	dB/km dB/km
波长范围内的色散	1550nm	≤18	ps/(nm.km)
零色散波长		1312±10	nm
零色散斜率 零色散斜率典型值		≤0.092 0.086	ps/(nm2.km) ps/(nm2.km)
偏振模色散系数PMD 单根光纤最大值 光纤链路值（M=20,Q=0.01%） 典型值		≤0.20 ≤0.10 0.04	ps/ ps/ ps/
光缆截止波长λcc		≤1260	nm
模场直径MFD	1310nm 1550nm	9.2±0.4 10.4±0.5	μm μm
有效群折射率	1310nm 1550nm	1.466 1.467
衰减不连续性	1310nm 1550nm	≤0.05 ≤0.05	dB dB
几何特性
包层直径		124.8±0.7	μm
包层不圆度		≤0.70	%
涂层直径		245±5	μm
涂层/包同心度误差		≤12.0	μm
涂层不圆度		≤6.0	%
芯/包同心度误差		≤0.5	μm
翘曲度(半径)		≥4	m
环境特性（1310nm、1550nm、1625nm）
温度附加衰减	-60℃ ～+85℃	≤0.05	dB/km
温度～湿度循环附加衰减	-10℃ ～+85℃，98%相对湿度	≤0.05	dB/km
浸水附加衰减	23℃，30天	≤0.05	dB/km
湿热附加衰减	85℃和85%相对湿度，30天	≤0.05	dB/km
干热老化	85℃	≤0.05	dB/km
机械特性
筛选张力		≥9.0	N
宏弯附加衰减（100圈Ф50mm）	1310nm和1550nm	≤0.05	dB
涂层剥离力	典型平均值 峰值	1.5 ≥1.3  ≤8.9	N N
动态疲劳参数		≥20

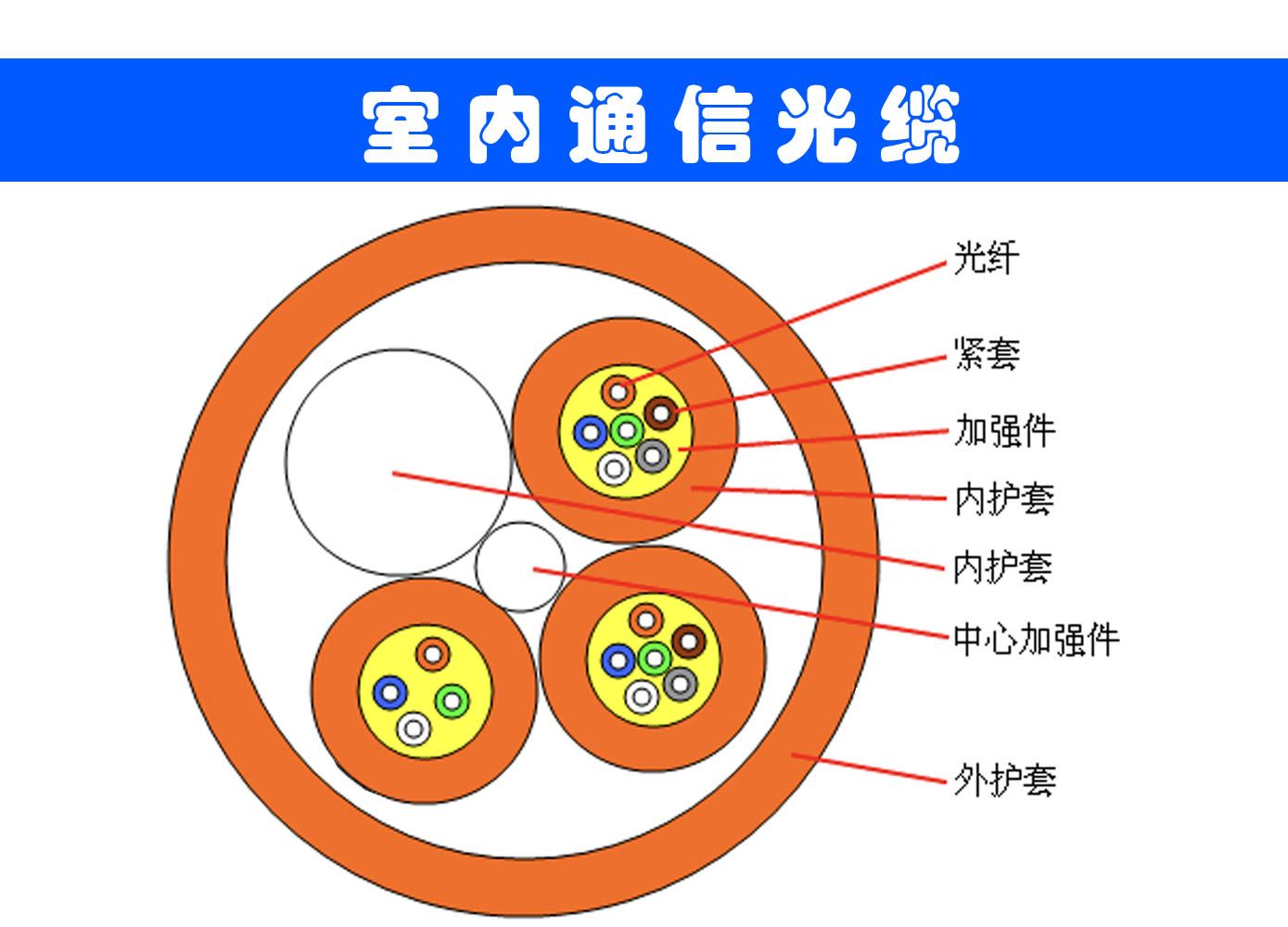

GJFJV光缆 产品描述

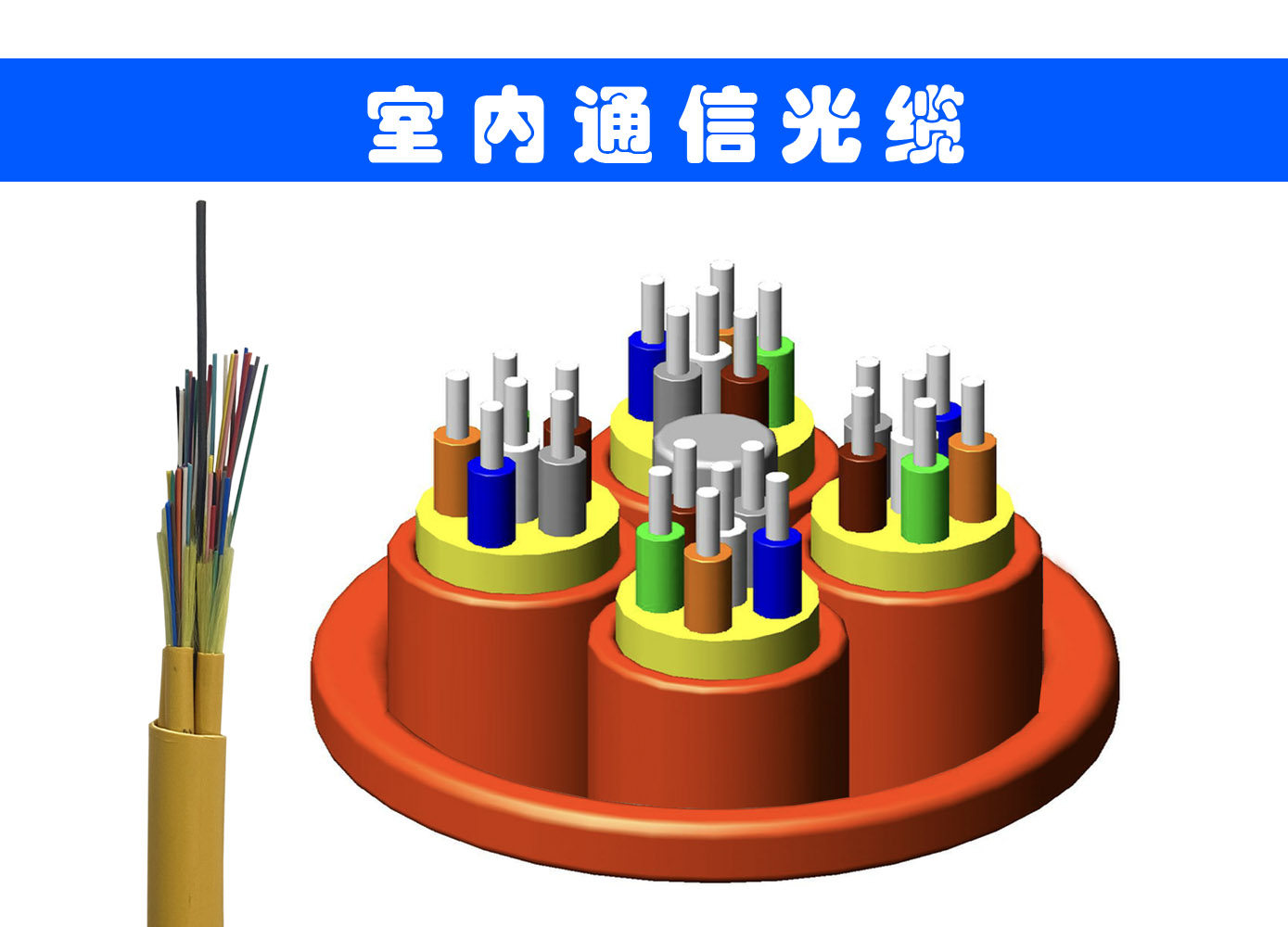

多样的光缆结构选择，可在有限的空间内布设，且无缠绕效应

可于建设物间导管托盘和通道中使用

理想的网络光缆在保证对光纤的保护前提下易于布设，插接和识别确保易于一次将光纤剥出，便于迅速安装全面支持未来的网络应用
