GYFTY68是什么光缆 , gyfty63型号含义 , gyfty63光缆结构图



gyfty63光缆含义

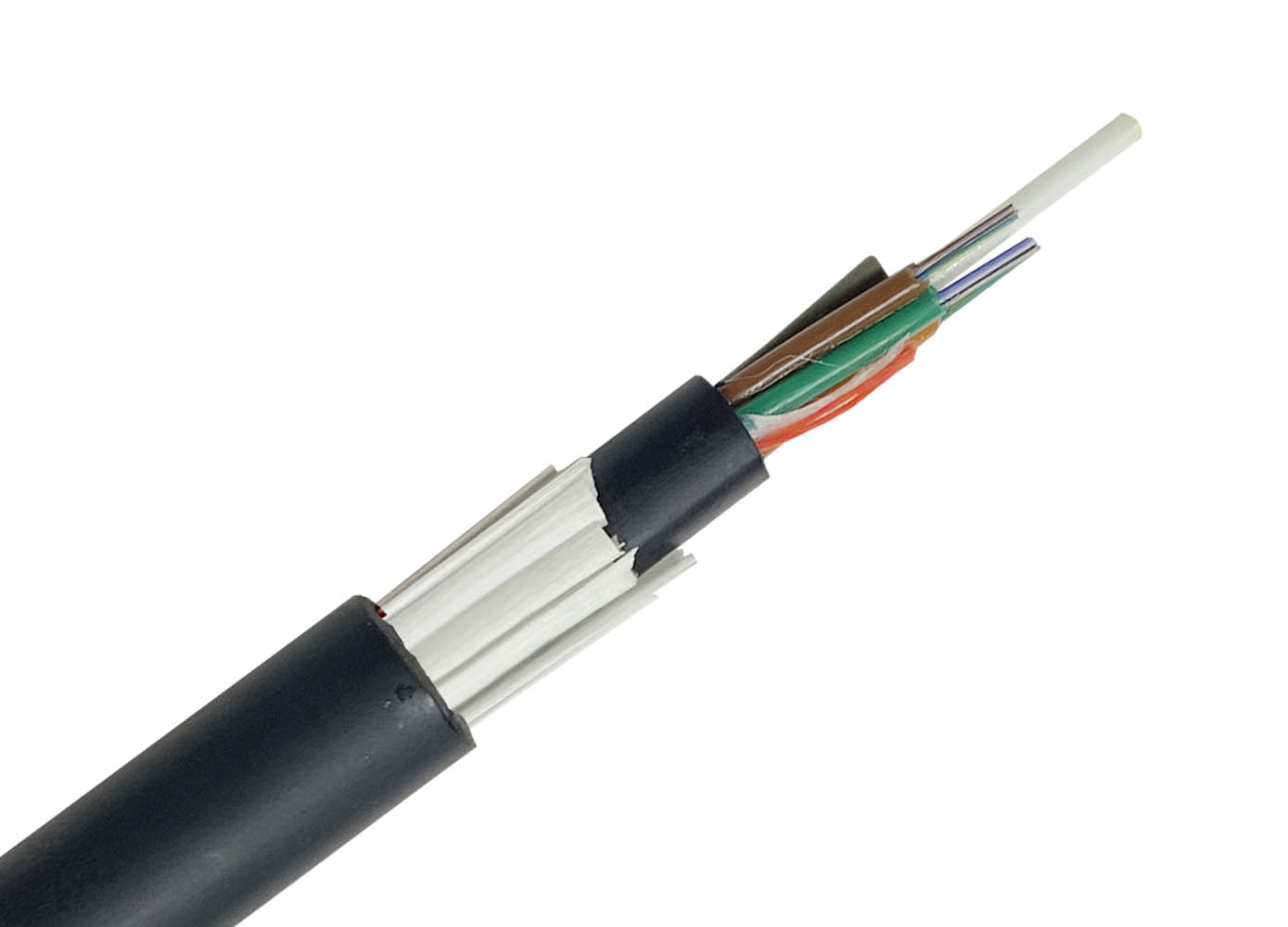

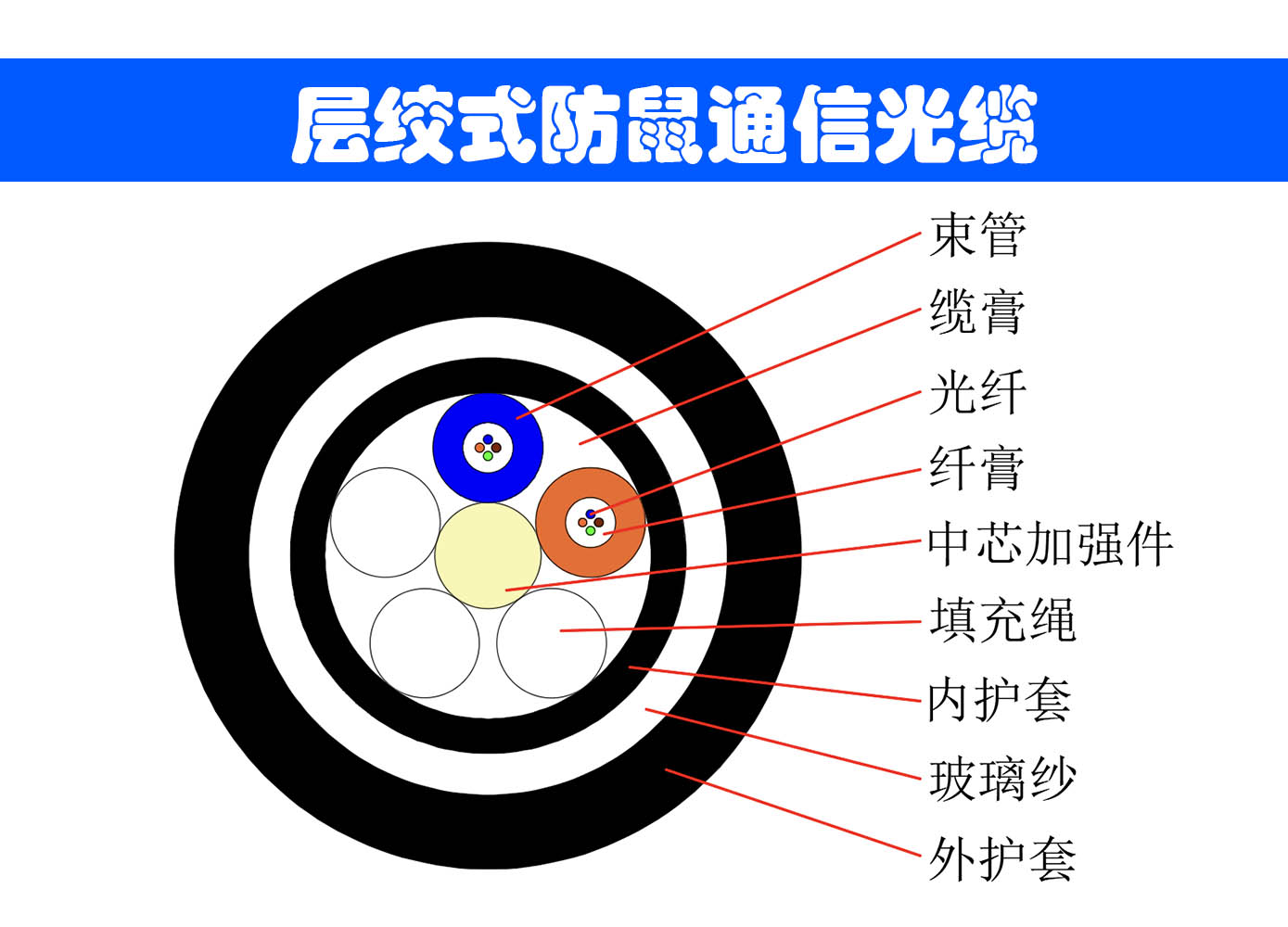

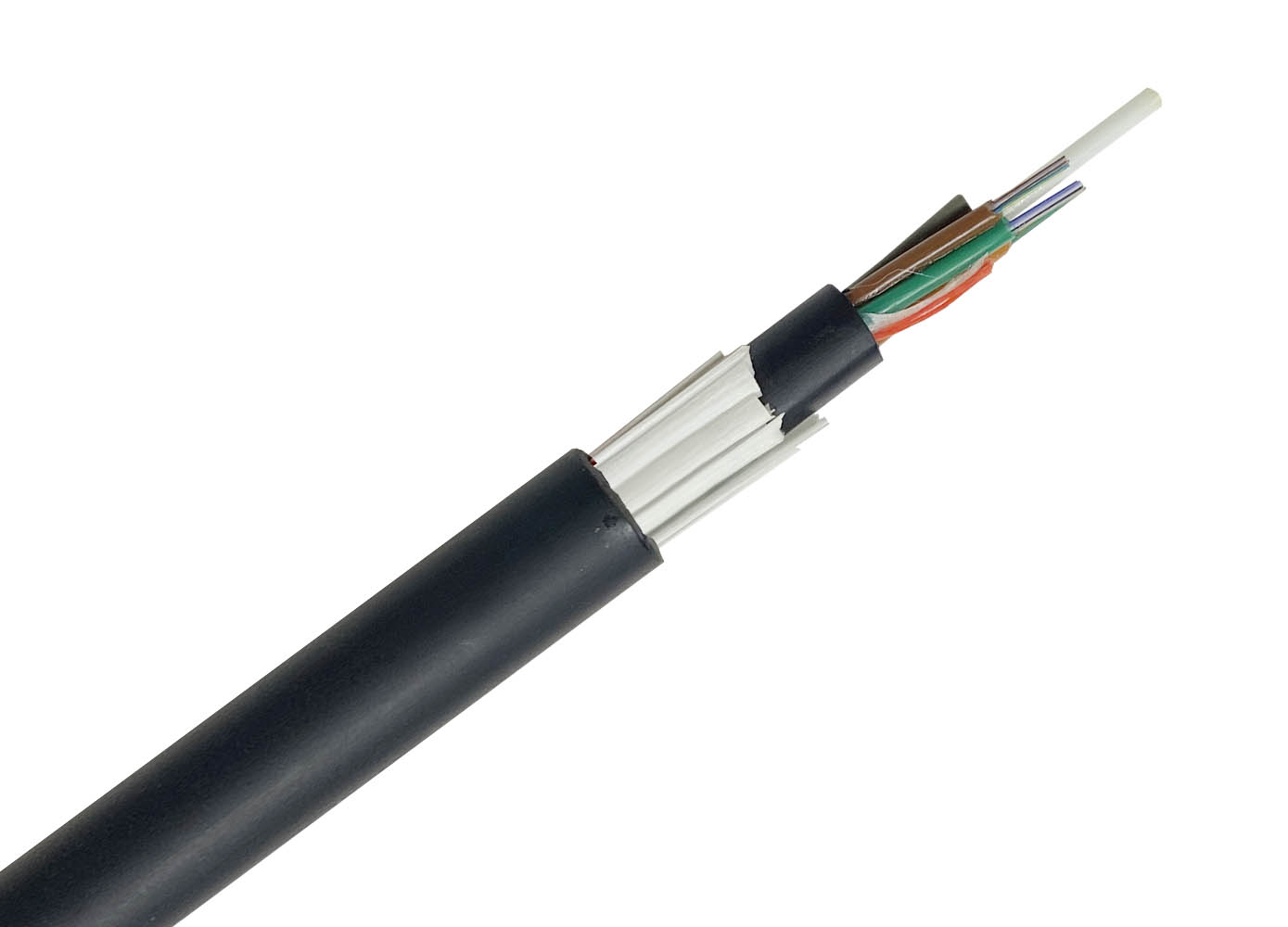

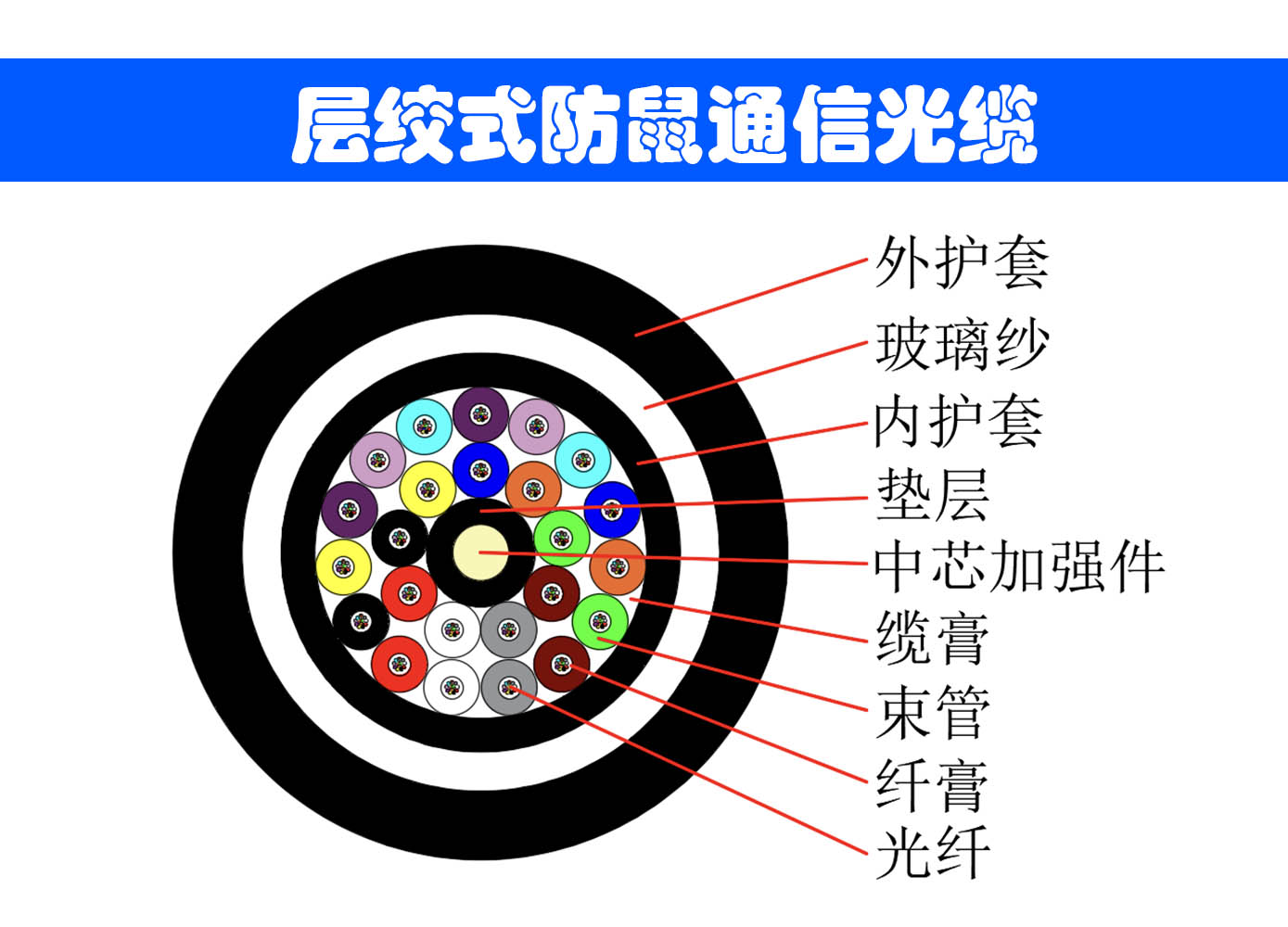

GYFTY63型光缆是非金属中心加强构件、松套层绞填充式、聚乙烯内护套、非金属加强件、聚乙烯外护套通信用室外光缆。



GYFTY63光缆产品特点

1、全截面阻水结构，确保良好的阻水性能
2、松套管内填充特种油膏，对光纤进行关键性保护
3、聚乙烯护套确保光缆具有良好的抗紫外线性能
4、非金属加强件采用玻璃纱，具有一定的防鼠咬性能
5、全介质非金属的材料使得光缆适用于强电磁区域和多雷电区域
6、产品使用寿命25年以上



敷设方式架空、管道。



gyfty63光缆参数

光纤芯数	结构	光缆外径	光缆重量
2～30	1+5	9.9mm	80kg
32～60	1+5	10.4mm	90kg
62～72	1+6	10.7mm	97kg
74～96	1+8	12.0mm	120kg
98～120	1+10	13.1mm	143kg
122～144	1+12	14.3mm	171kg
146～216	1+6+12	14.5mm	179kg
218～288	1+9+15	16.2mm	224kg

1、典型值可根据实际情况做相应调整；

2、可根据客户要求进行相应产品的设计；



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃；b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
