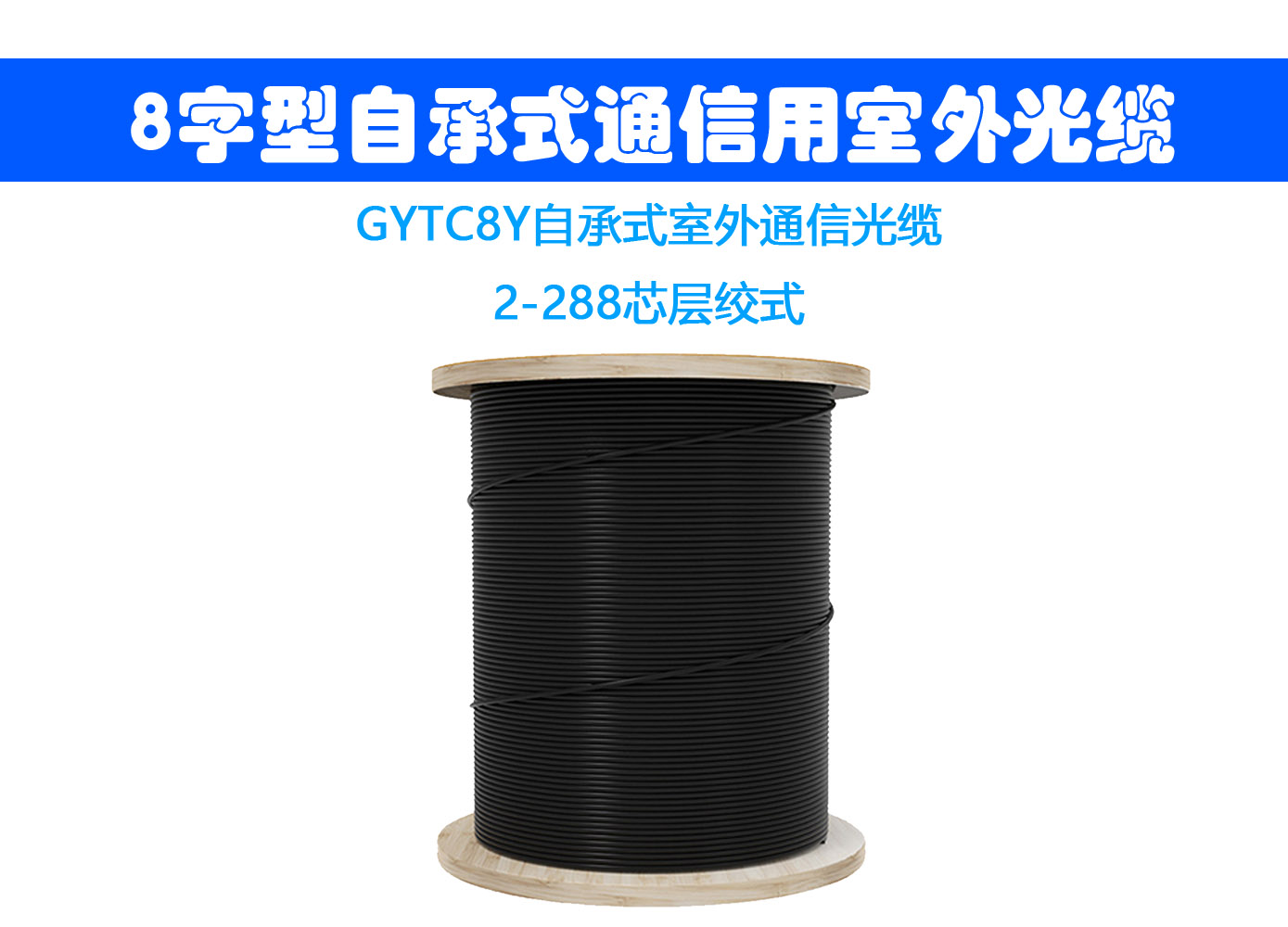

8字光缆厂家 8字型光缆



gytc8y光缆 产品特点

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性；

全截面阻水结构，确保良好的阻水性能

PBT 松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护；

松套管内填充特种油膏，对光纤进行关键性保护

光纤容量大，密集度高;

磷化钢丝中心加强构件模量高、耐腐蚀

钢带铠装使得光缆具有良好的抗拉力和抗侧压力

钢丝绞线具有极高的抗拉强度，便于自称式架空敷设，提高施工效率降低安装成本；

8字型自承式结构抗拉强度高，便于架空敷设，安装成本低

敷设跨距大，风载负荷小，尤其适用于山区通信建设；

聚乙烯护套使得光缆具有良好的抗紫外线性能

产品使用寿命30年以上



gytc8y光缆 性能指标

执行标准：YD/T1155-2017

应用范围：核心网、城域网和接入网室外光缆。

敷设方式：自承式架空，长途通信及局间通信用室外光缆。

工作温度：-40℃~+70℃

弯曲半径：静态10倍光缆直径、动态20倍光缆直径



gytc8y光缆 技术参数

gytc8y光缆 技术参数
光缆芯数	光缆结构	光缆松套管内 最大光纤芯数	光缆重量 （kg/km）
2-30	1+5	6	112
32-60	1+5	12	122
62-72	1+6	12	145
74-96	1+8	12	166
98-120	1+10	12	186
122-144	1+12	12	207
146-216	1+6+12	12	232
218-300	1+9+15	12	266
允许拉力（N）短期		≥1500N
允许拉力（N）长期		≥600N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）

1、典型值可根据实际情况做相应调整；

2、可根据客户要求进行相应产品的设计；



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。



gytc8y代表什么光缆

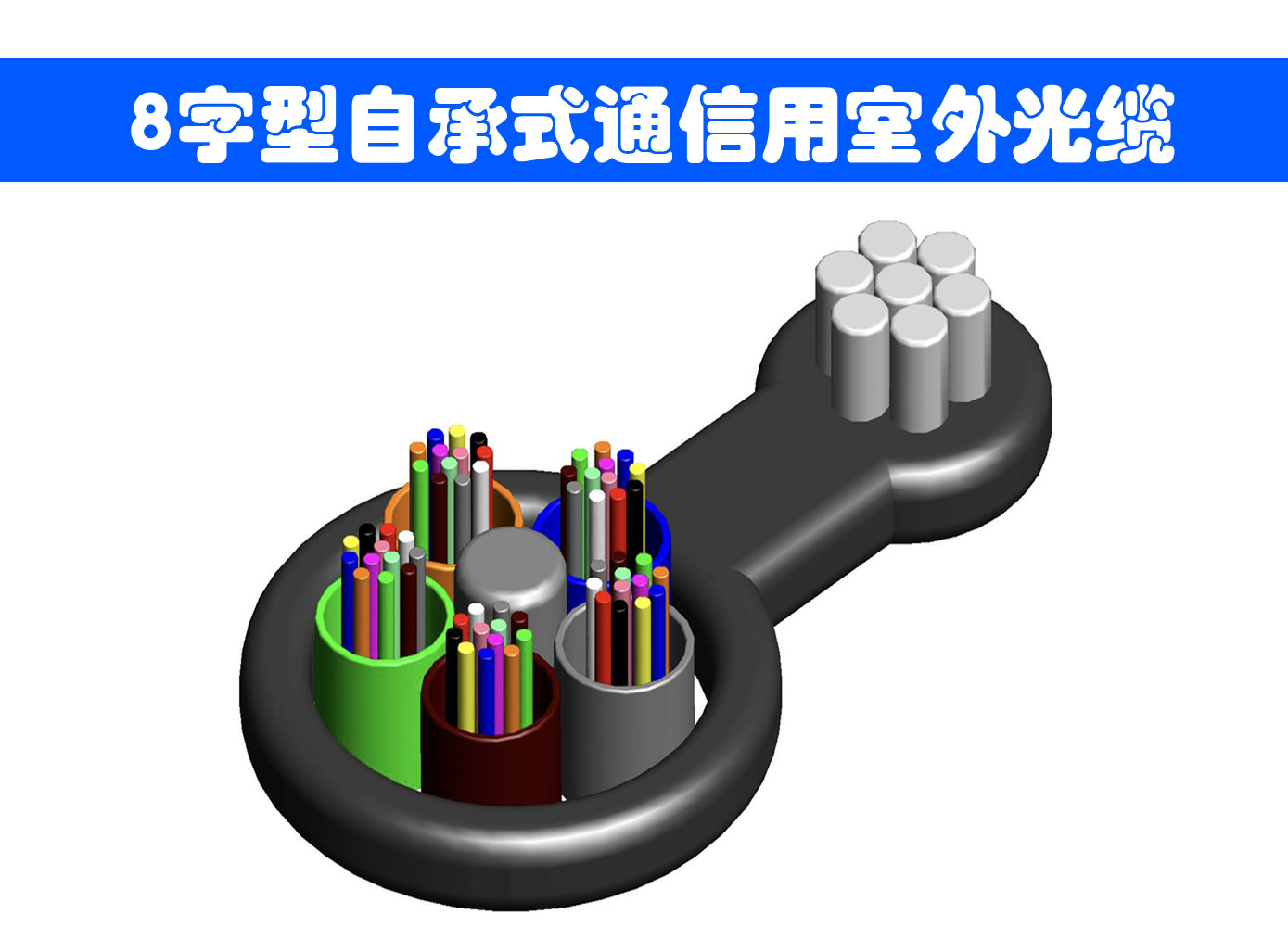

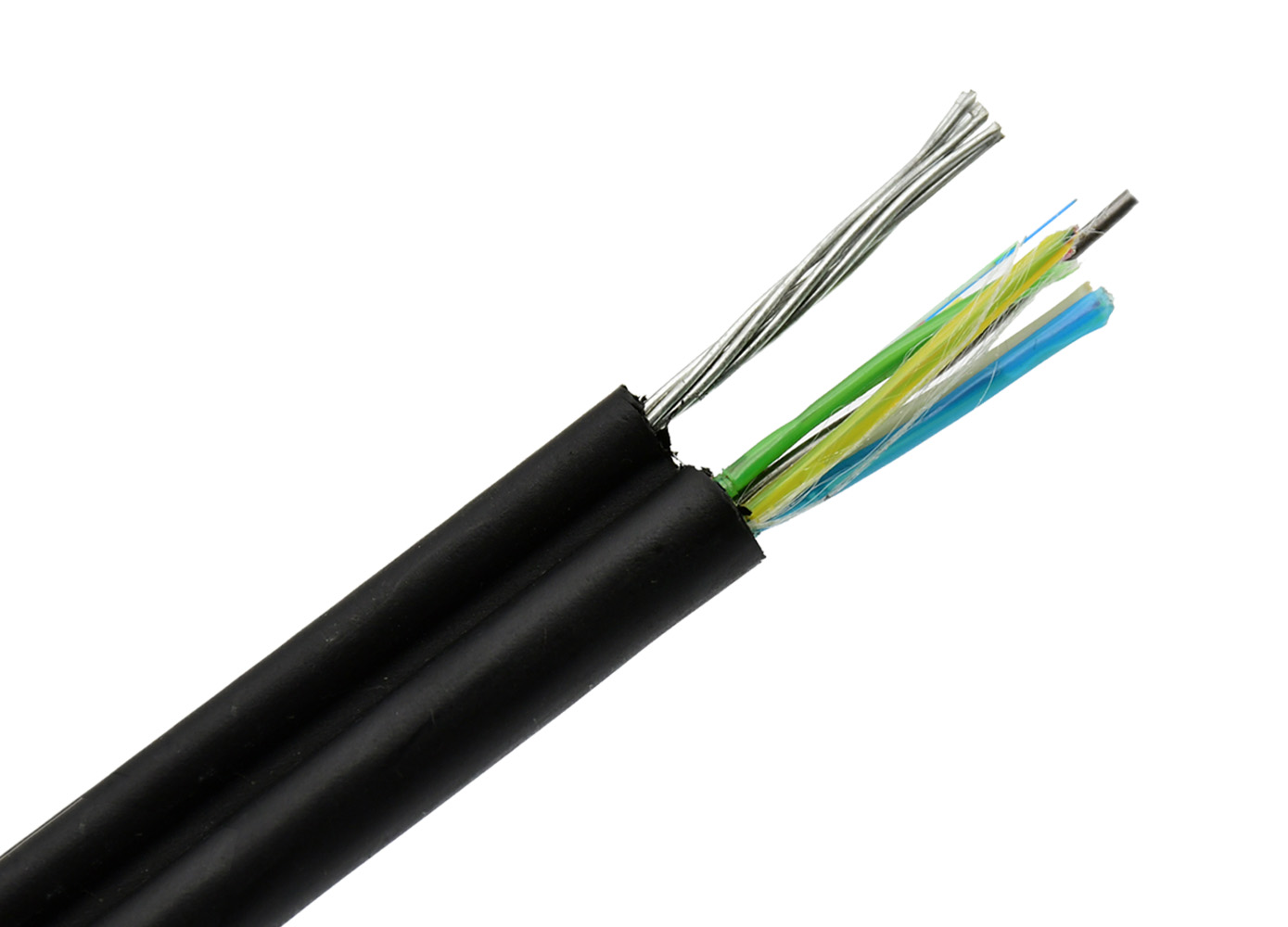

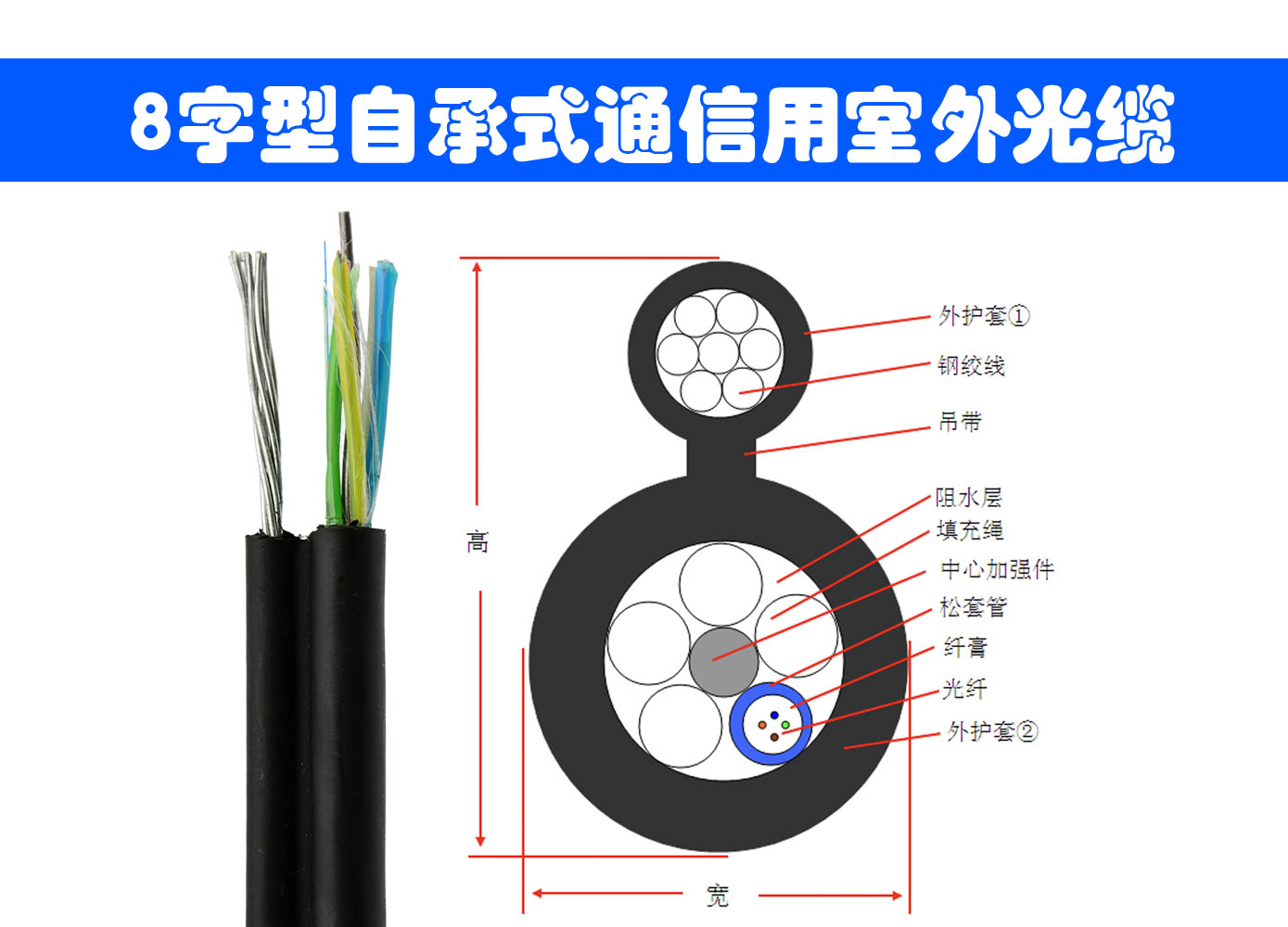

GYTC8S型光缆是金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套、8字型自承式通信用室外光缆。
