8字型光缆
GYTC8A光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,松套管(和填充绳 )围绕中心加强芯绞合成紧凑和圆形的缆芯。缆芯用一层涂塑铝带(APL)纵包后,和钢丝绞线集成到一个8字型的聚乙烯护套内。
咨询热线:19843059638
产品说明

8字缆 光缆 , 8字缆 跨距

光缆8字盘方法 , 8字缆 安装规范 , 8芯光缆开缆视频 , 8字缆现场安装图 , 8字缆如何施工的 , 8字缆金具有哪些 , 8字缆金具是什么 , 8字型光缆架空安装 , 8字型光缆怎么施工 , 8字型光缆标准规范 , 光纤8字型放线技巧 , 8字光缆厂家有哪些 , 8字光缆厂家排行榜 , 8字型光缆标准是什么 , 8字拉力绳锻炼方法视频

gyxtc8y光缆参数 , 8字缆 , 8字光缆 , 8字盘缆法 , 盘8字光缆 , 8字型光缆 , 8字缆参数 , 8字缆应用 , 8字缆金具 , 8字盘光缆 , 8字缆 光缆 , 8字缆 跨距 , 八字缆系法 , 光缆8字盘法 , 8字励志短句 , 8字光缆金具 , 8字光缆厂家 , 8字光缆铺设 , 8字缆的系法 , 缆桩8字挽缆 , 8字型光缆标准 , 8字型光缆图片 , 8字缆光缆模具

gyxtc8y光缆参数 , 8字缆 , 8字光缆 , 8字盘缆法 , 盘8字光缆 , 8字型光缆 , 8字缆参数 , 8字缆应用 , 8字缆金具 , 8字盘光缆 , 8字缆 光缆 , 8字缆 跨距 , 八字缆系法 , 光缆8字盘法 , 8字励志短句 , 8字光缆金具 , 8字光缆厂家 , 8字光缆铺设 , 8字缆的系法 , 缆桩8字挽缆 , 8字型光缆标准 , 8字型光缆图片 , 8字缆光缆模具

光缆8字盘方法 , 8字缆 安装规范 , 8芯光缆开缆视频 , 8字缆现场安装图 , 8字缆如何施工的 , 8字缆金具有哪些 , 8字缆金具是什么 , 8字型光缆架空安装 , 8字型光缆怎么施工 , 8字型光缆标准规范 , 光纤8字型放线技巧 , 8字光缆厂家有哪些 , 8字光缆厂家排行榜 , 8字型光缆标准是什么 , 8字拉力绳锻炼方法视频



8字形光缆

产品描述 Description

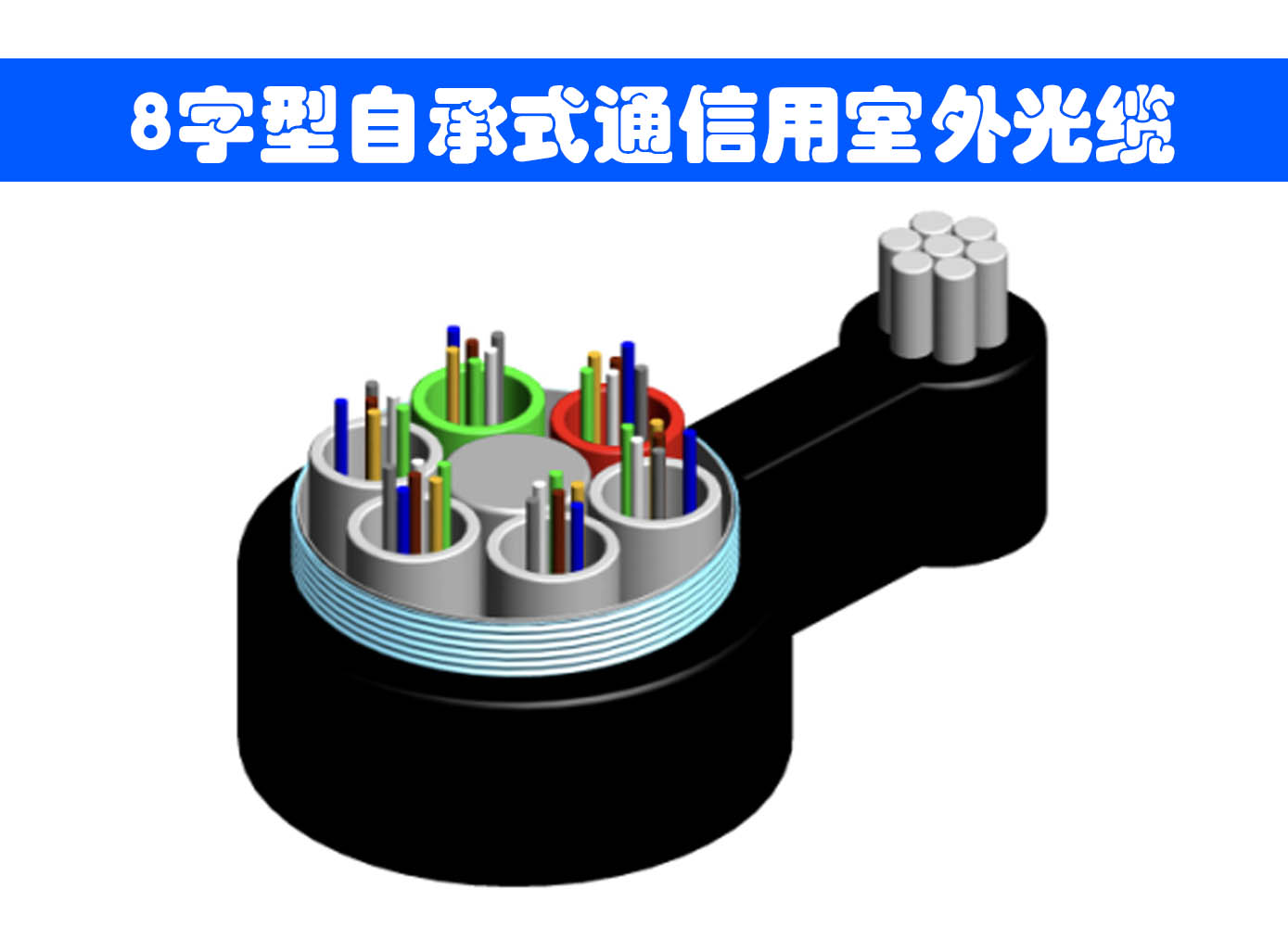

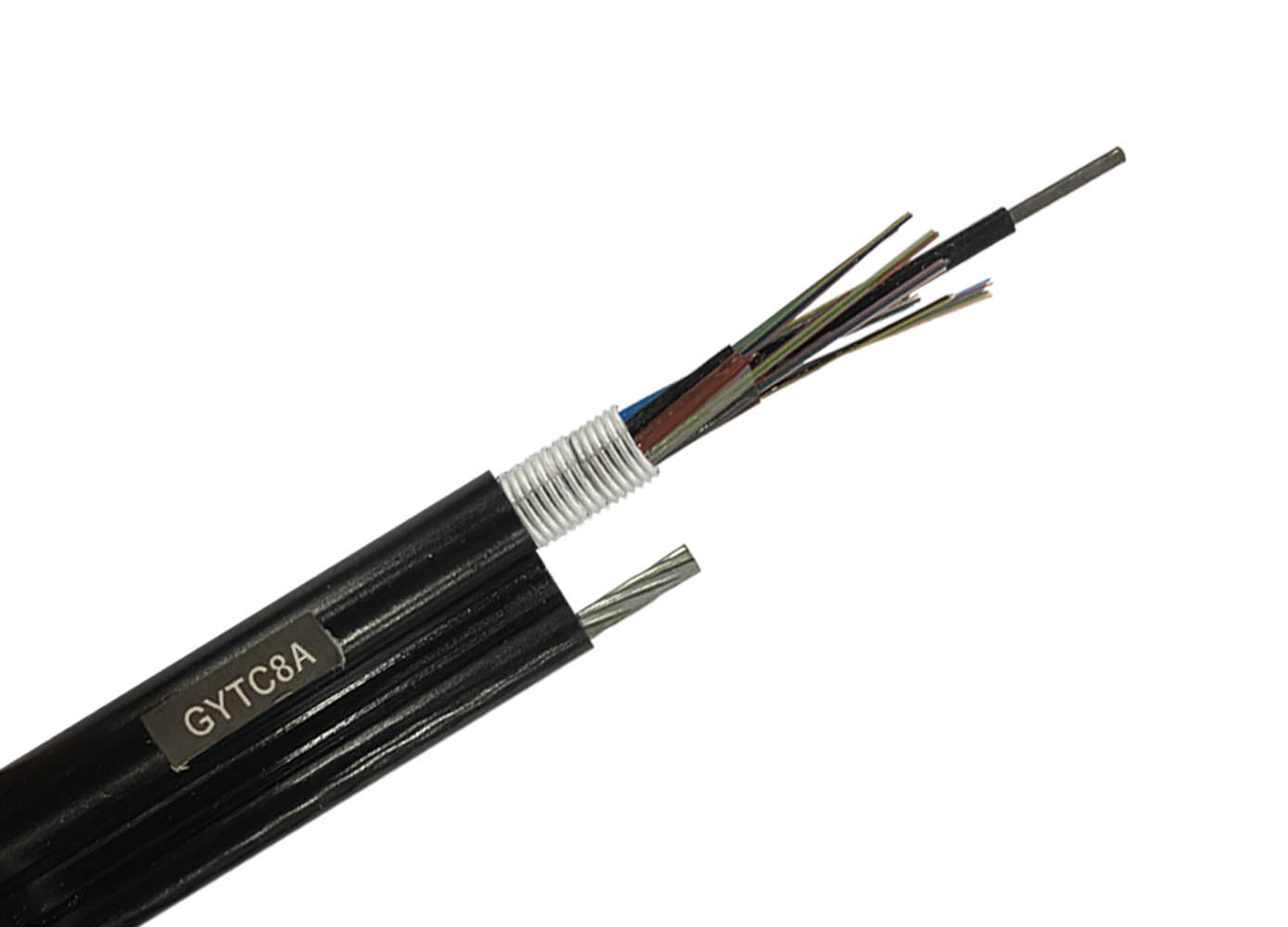

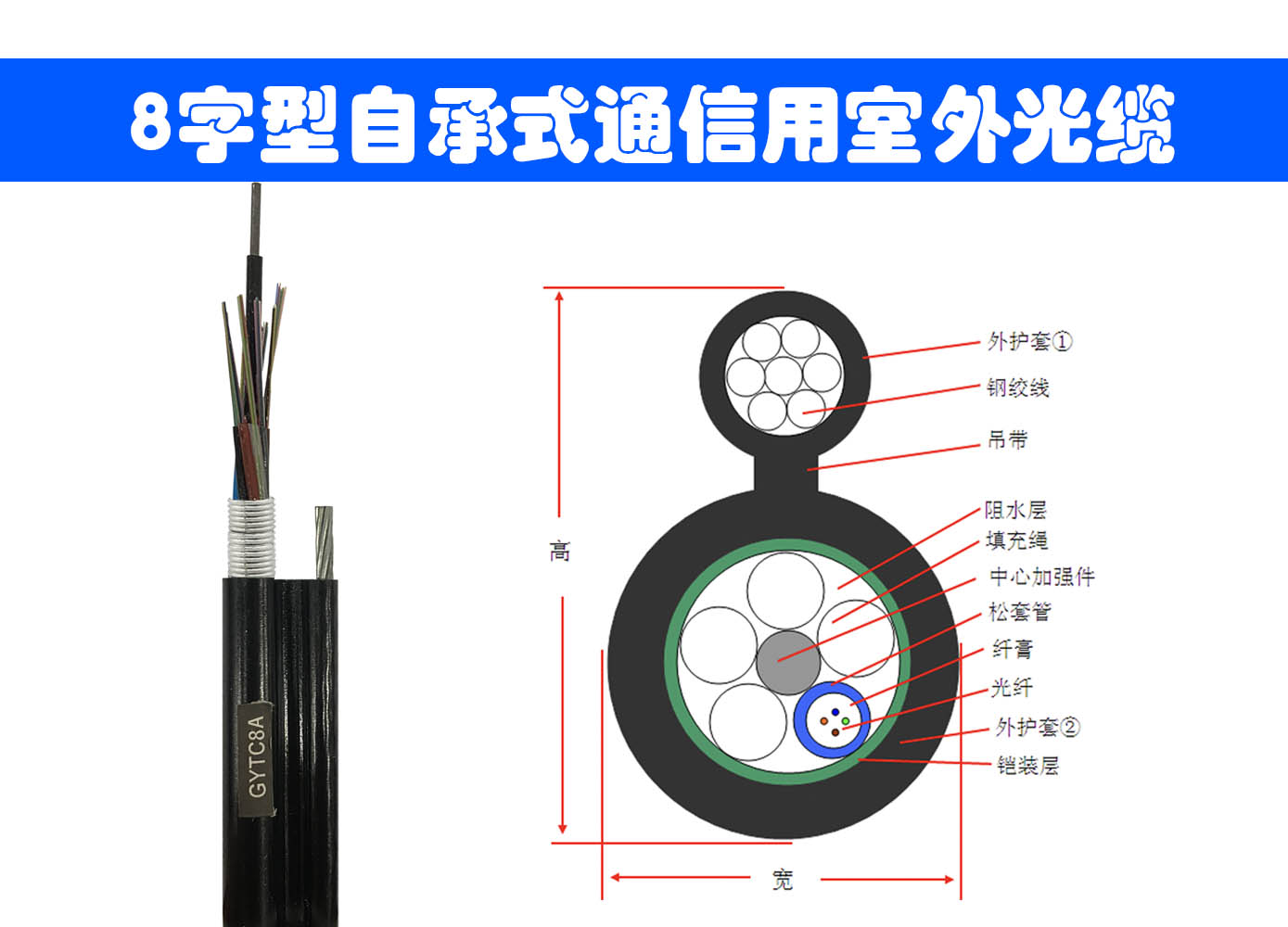

GYTC8A光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,松套管(和填充绳 )围绕中心加强芯绞合成紧凑和圆形的缆芯。缆芯用一层涂塑铝带(APL)纵包后,和钢丝绞线集成到一个8字型的聚乙烯护套内。
The fibers, 250μm , are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A steel wire locates in the center of core as a metallic strength member. The tubes (and fillers) are stranded around the strength member into a compact and circular cable core. After an Aluminum Polyethylene Laminate (APL) moisture barrier is applied around the cable core, this part of cable accompanied with the stranded wires as the supporting part are completed with a polyethylene (PE) sheath to be figure 8 structure.



8字缆 光缆

产品特点 Characteristics
钢丝绞线具有极高的抗拉强度,便于自承式架空敷设降低安装成本。
High tensile strength of stranded wires meet the requirement of self-supporting and reduce the installation cost.
光缆具有很好的机械性能和温度特性
Good mechanical and temperature performance
松套管材料本身具有良好的耐水解性能和较高的强度
High strength loose tube that is hydrolysis resistant
管内充以特种油膏,对光纤进行了关键性保护
Special tube filling compound ensure a critical protection of fiber
采用下列措施来确保光缆的防水性能
The following measures are taken to ensure the cable watertight
单根钢丝中心加强芯
Single steel wire as central strength member
松套管内填充特种防水化合物
Special tube filling compound ensure a critical protection of fiber
完全缆芯填充
Fully filled in the cable
涂塑铝带(APL)防潮层
APL layer



gytc8a参数表

gytc8a参数表
光缆芯数 光缆结构 光缆松套管内

最大光纤芯数

光缆重量

(kg/km)

2-30 1+5 6 135
32-60 1+5 12 147
74-96 1+6 12 172
62-72 1+8 12 198
98-120 1+10 12 220
122-144 1+12 12 246
146-216 1+6+12 12 271
218-300 1+9+15 12 311
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;



产品标准 Standards

GYTC8A光缆符合YD/T 1155-2001和IEC 60794-1标准

GYTC8A cable complies with Standard YD/T 1155-2011 as well as IEC 60794-1.



光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。

注:我们还可提供Y护套或S护套的8字型光缆GYTC8YGYTC8S等,此类产品多应用于自承式架空敷设。
