gytza光缆型号含义

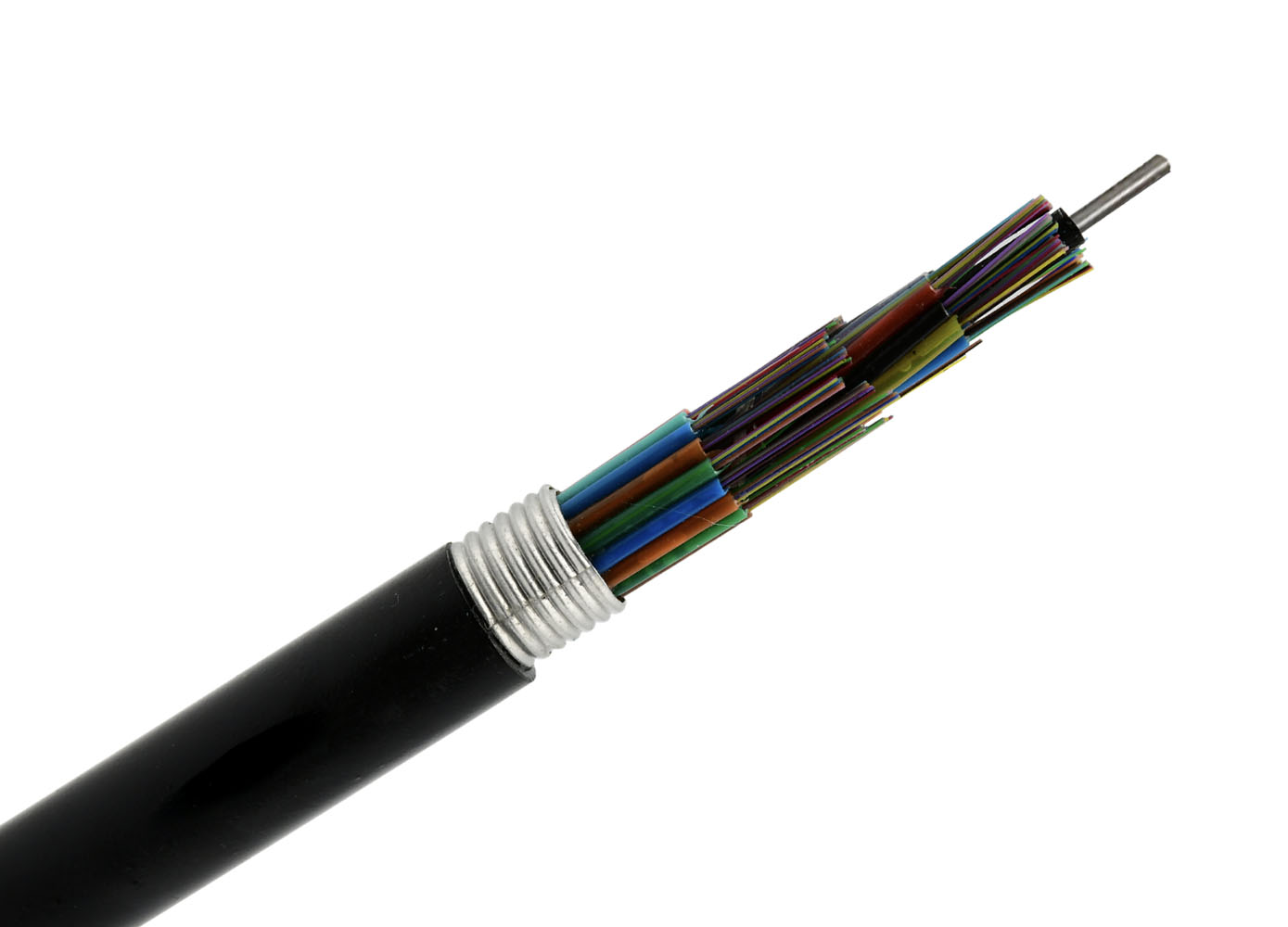

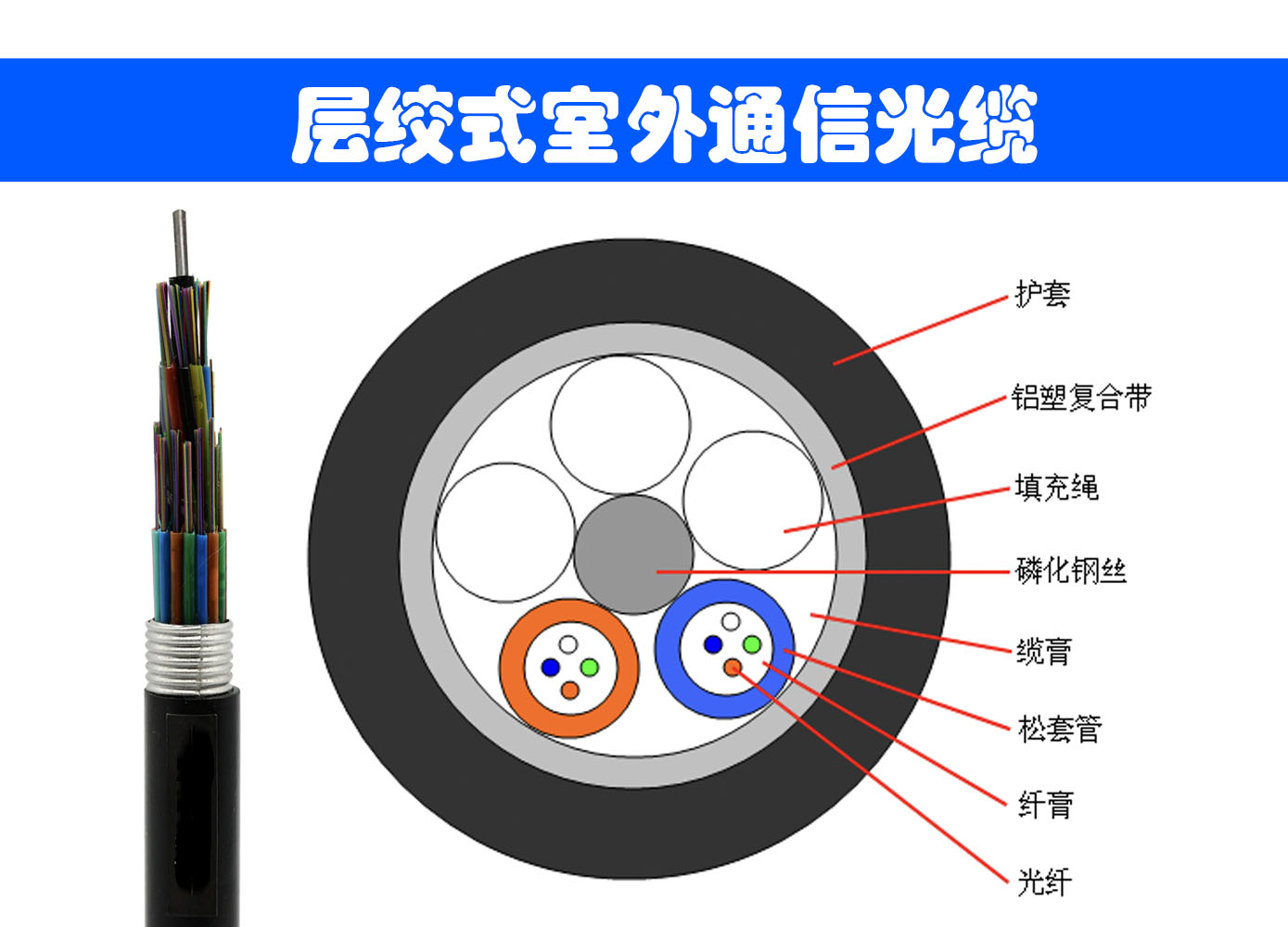

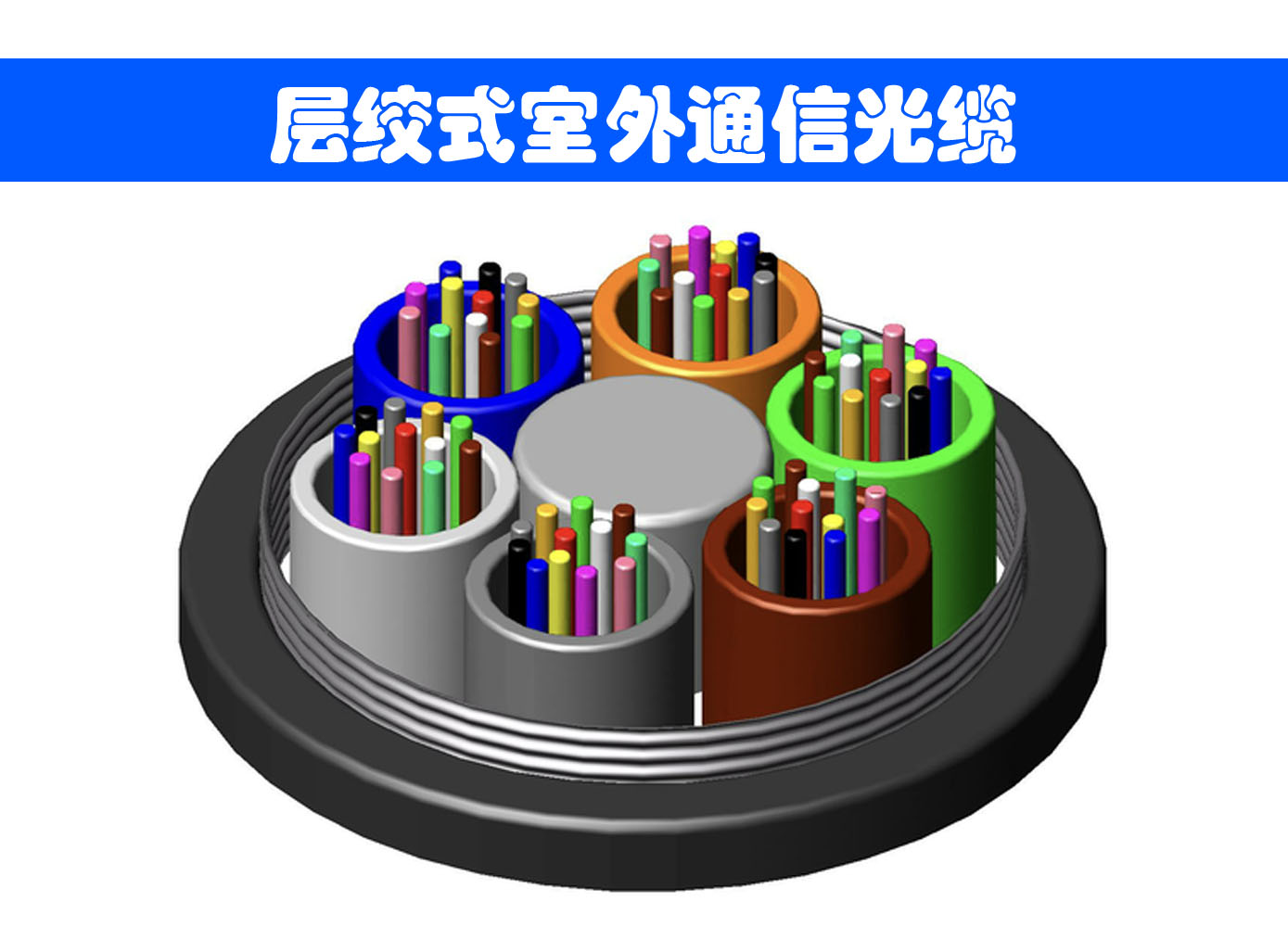

GYTZA型光缆是金属加强构件、松套层绞填充式、铝-低烟无卤粘结护套通信用室外光缆。



gytza光缆型号

1、全截面阻水结构，双面覆膜铝带纵包，确保良好的阻水防潮性能
2、松套管内填充特种油膏，对光纤进行关键性保护
3、磷化钢丝中心加强构件模量高、耐腐蚀
4、低烟无卤护套使得光缆具有良好的阻燃性能和环保性能
5、产品使用寿命25年以上



敷设方式：架空、管道



gytza光缆型号技术参数表

光纤芯数	结构	光缆外径(mm)	光缆重量（mm）
2～30	1+5	8.4	81
32～60	1+5	9.0	93
62～72	1+6	9.4	108
74～96	1+8	10.7	134
98～120	1+10	11.8	159
122～144	1+12	13.0	184
146～216	1+6+12	13.2	187
218～288	1+9+15	14.9	278



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
单根垂直燃烧试验	单根护套在燃烧柜中，上支架下缘和炭化部分起始点之间的距离大于50mm，燃烧向下延伸至距离上支架的下缘大于540mm。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
