GYXTZS光缆是什么意思

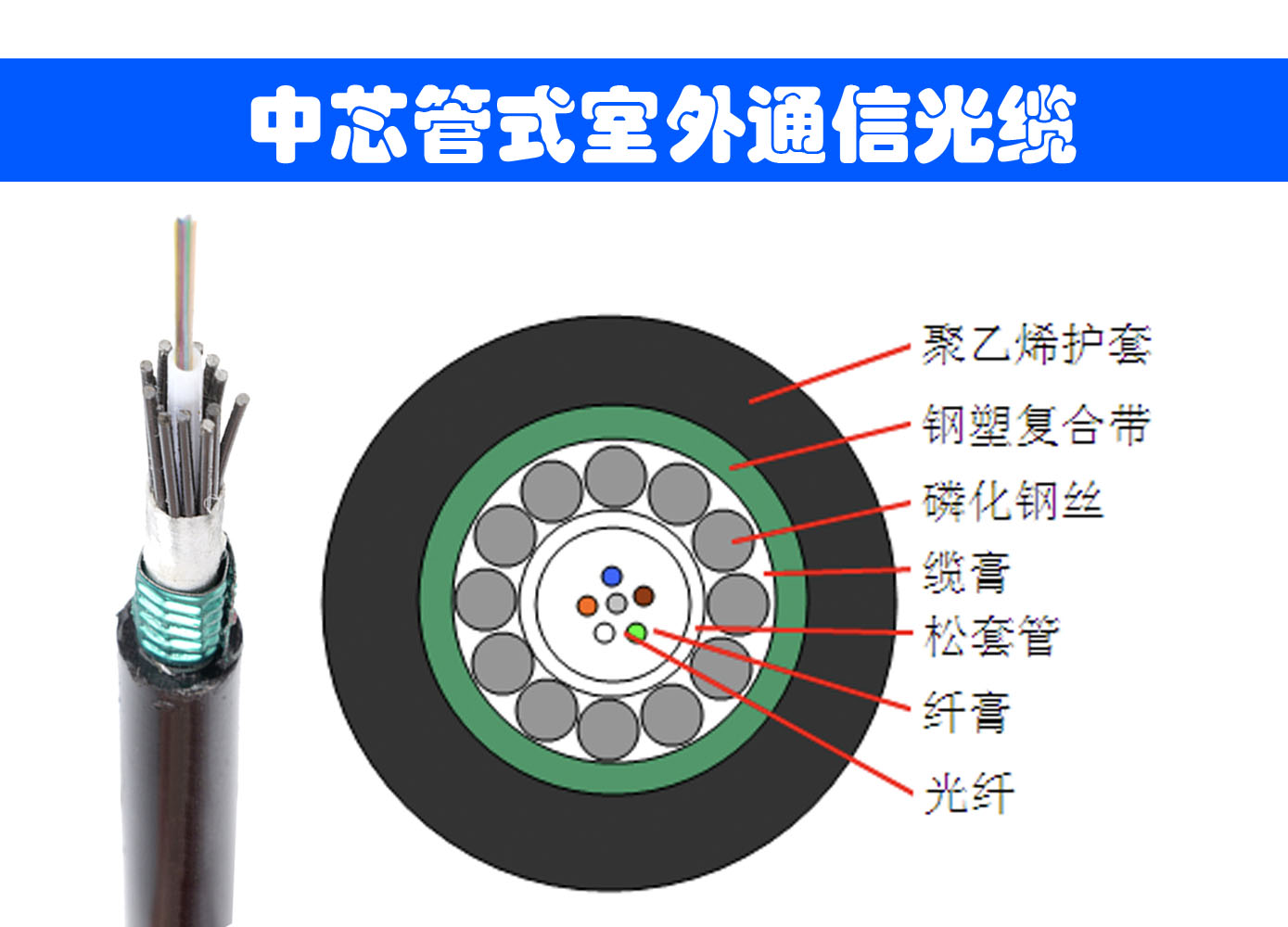

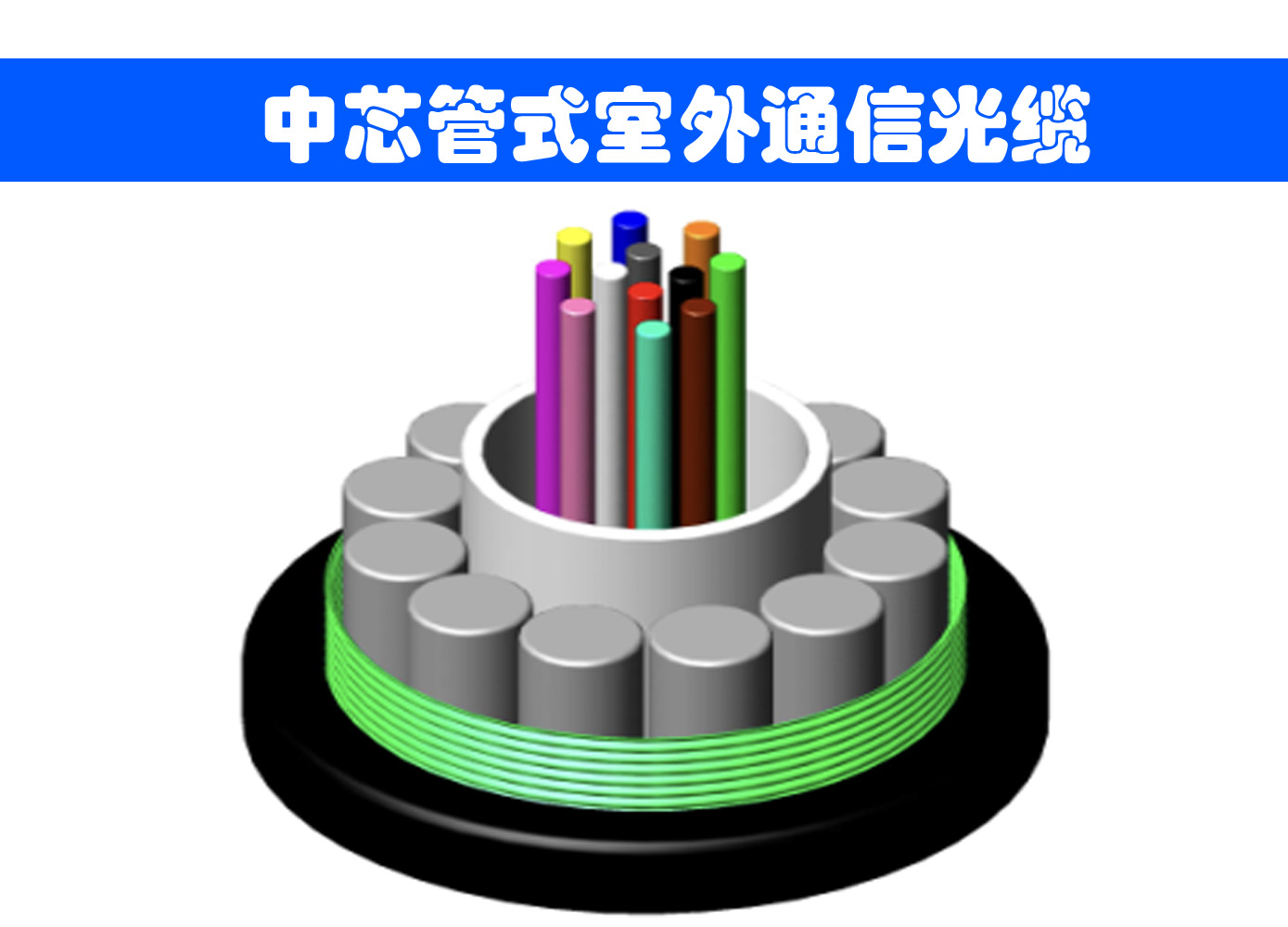

GYXTZS型光缆是金属加强构件、中心管填充式、绕包钢丝铠装、钢-低烟无卤粘结护套通信用室外光缆。由中心松套管、磷化钢丝加强构件和钢-低烟无卤护套构成。



GYXTZS光缆特点

1、全截面阻水结构，双面覆膜钢带纵包，确保良好的抗侧压和抗拉性能
2、松套管内填充特种油膏，对光纤进行关键性保护
3、磷化钢丝绕包加强件既抗张力，又抗侧压
4、低烟无卤护套使得光缆具有良好的阻燃性能和环保性能
5、产品使用寿命25年以上



敷设方式架空、管道



GYXTZS光缆参数

光缆芯数		/	2~12
结构		/	中心束管
光纤类型		/	G.652
松套管	材料	mm	PBT
	直径（±0.1）		1.8
	壁厚（±0.05）		0.28
	塑管颜色		白
	光纤余长	%	0.15-0.18
加强件	材料	mm	磷化钢丝
	尺寸（±0.05）		0.6
	根数		12
阻水层	材料	/	缆膏
铠装层	材料		钢塑复合带
	厚度（±0.03）		0.20
外护套	材料	mm	低烟无卤
	厚度（±0.1）		1.5
光缆直径（±0.1）		mm	7.1
光缆重量（±5）		kg/km	86



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
单根垂直燃烧试验	单根护套在燃烧柜中，上支架下缘和炭化部分起始点之间的距离大于50mm，燃烧向下延伸至距离上支架的下缘大于540mm。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
