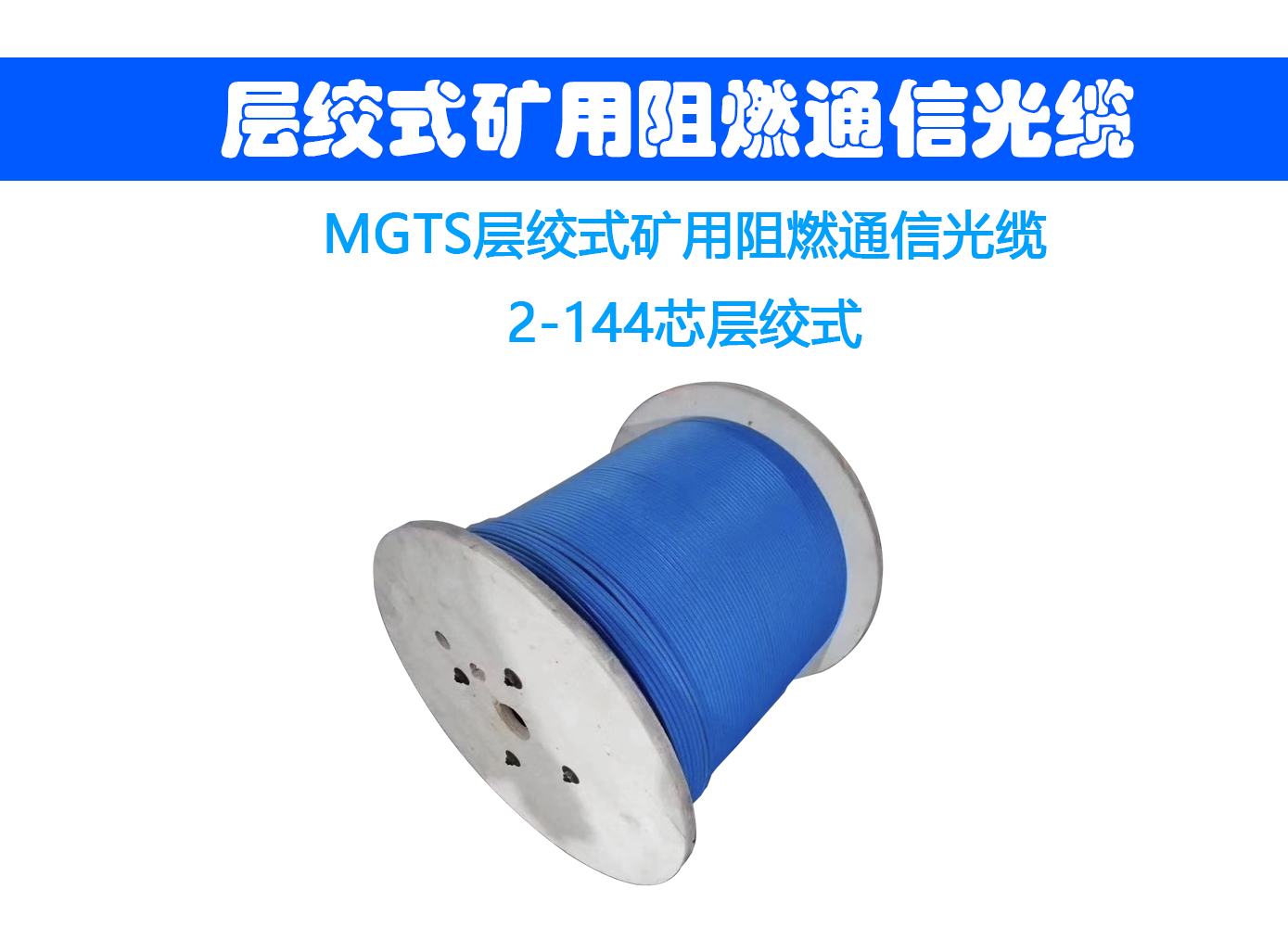

矿用光缆mgts厂家 , 矿用阻燃光缆mgts , 矿用阻燃光缆mgts



矿用光缆

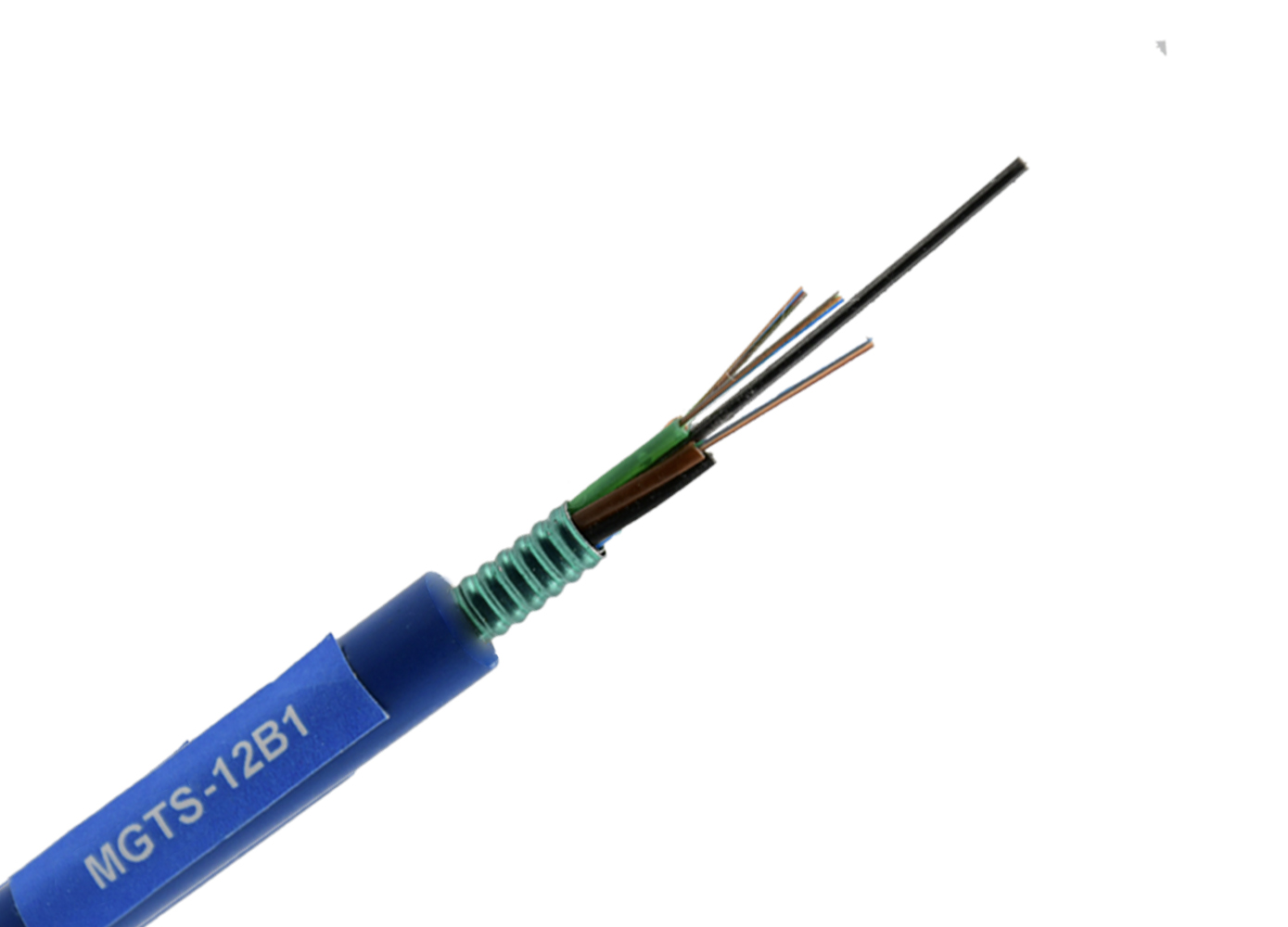

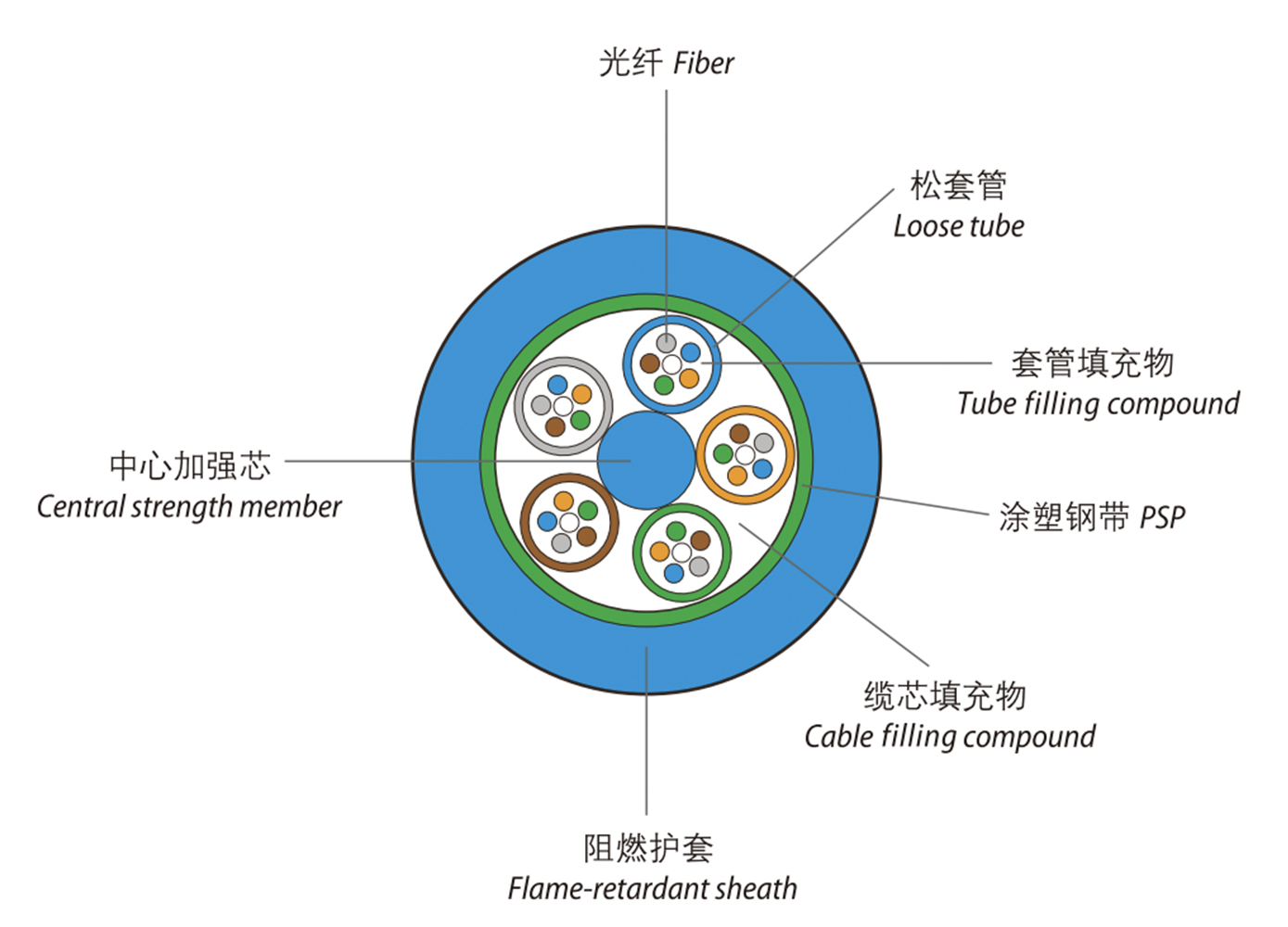

MGTS光缆的结构是将250 m光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充)围绕中心加强芯绞合成紧凑和圆形的缆芯缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制阻燃护套成缆。
Thefibers,250pm, are positioned in a loose tube made ofa high modulus plastic. The tubes are filled with awater-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable withhigh ber count, locates in the center ofcore as a metallic strength member. Tubes (and llers) are strandedaround the strenath member into a compact and circular cable core. The PSP is longitudinally applied ovethe cable core. which is lled with the lling compound to protect it from water inaress. The cable iscompleted with a ame-retardant sheath.





矿用光缆特点

具有很好的机械性能和温度特性
Good mechanical and temperature performance

松套管材料本身具有良好的耐水解性能和较高的强度
High strength loose tube that is hydrolysis resistant

管内充以特种油膏，对光纤进行了关键性保护
Special tube lling compound ensure a critical protection of ber

特种护套材料具有优异的阻燃性能
Special sheath material ensure excellent ame-retardant performance

良好的抗压性和柔软性
Crush resistance and exibility

特别设计的紧密的光缆结构，有效防止套管回缩
Special designed compact structure is good at preventingloose tubes from shrinking

采用下列措施来确保光缆的防水性能：
The following measures are taken to ensurethe cable watertight:

单根钢丝中心加强芯
Steel wire used as the central strength member

松套管内填充特种防水化合物
Loose tube lling compound

完全缆芯填充
100% cable core lling

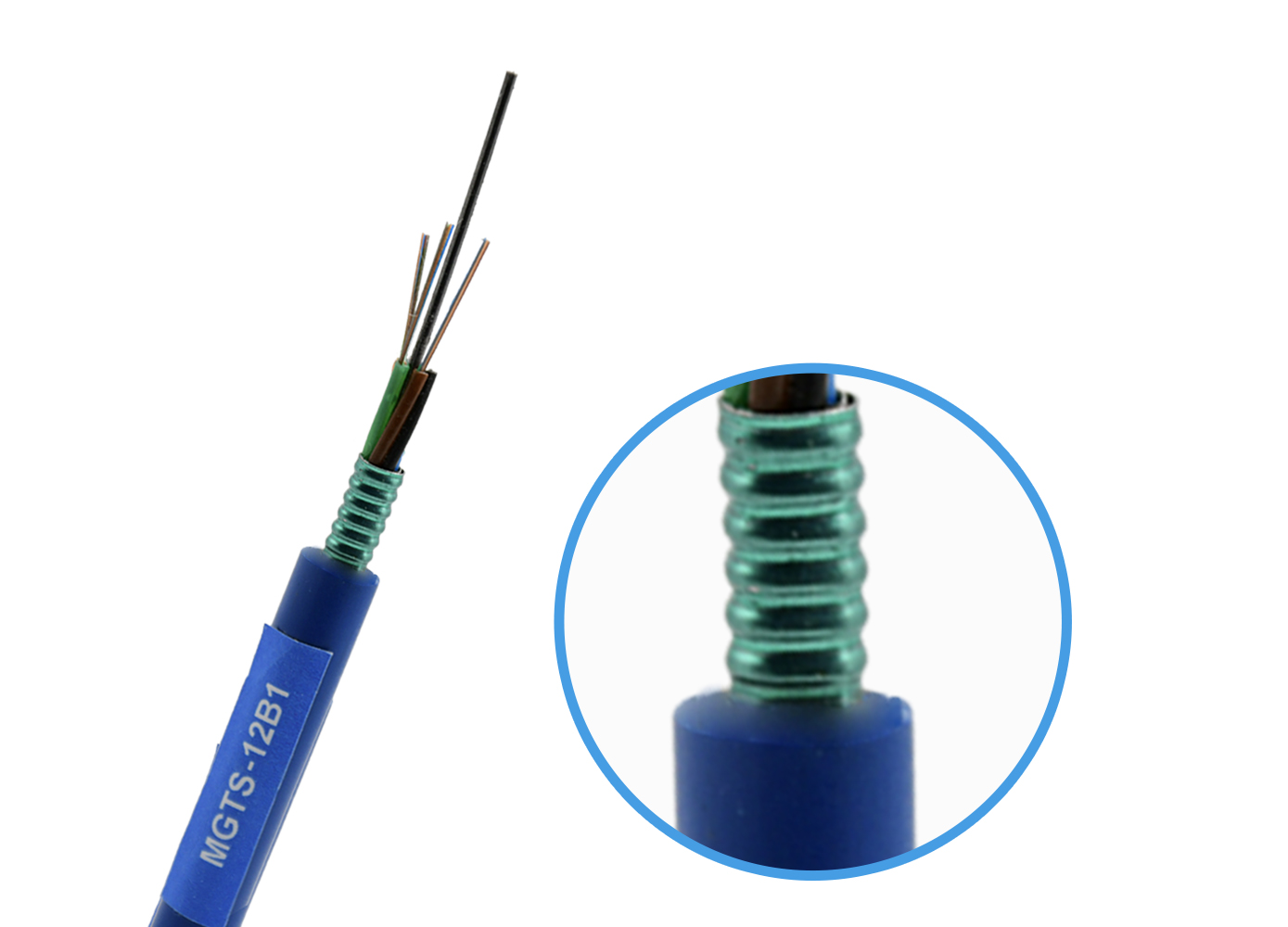

双面涂塑钢带(PSP)提高光缆的抗透潮能力
PSP enhancing moisture-proof





矿用光缆技术参数

MGTS矿用光缆技术参数
光缆芯数	光缆结构	光缆松套管内 最大光纤芯数	光缆重量 （kg/km）
2-30	1+5	6	103
32-60	1+5	12	114
62-72	1+6	12	138
74-84	1+7	12	151
86-96	1+8	12	163
98～108	1+9	12	180
110～120	1+10	12	197
122～132	1+11	12	212
134～144	1+12	12	228
146～216	1+6+12	12	233
218～288	1+9+15	12	282
允许拉力（N）短期		≥1500N
允许拉力（N）长期		≥600N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）





产品标准

符合YD/T 901-2001和MT386-1995标准。





光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
单根垂直燃烧试验	单根护套在燃烧柜中，上支架下缘和炭化部分起始点之间的距离大于50mm，燃烧向下延伸至距离上支架的下缘大于540mm。
