mgtsv型号含义

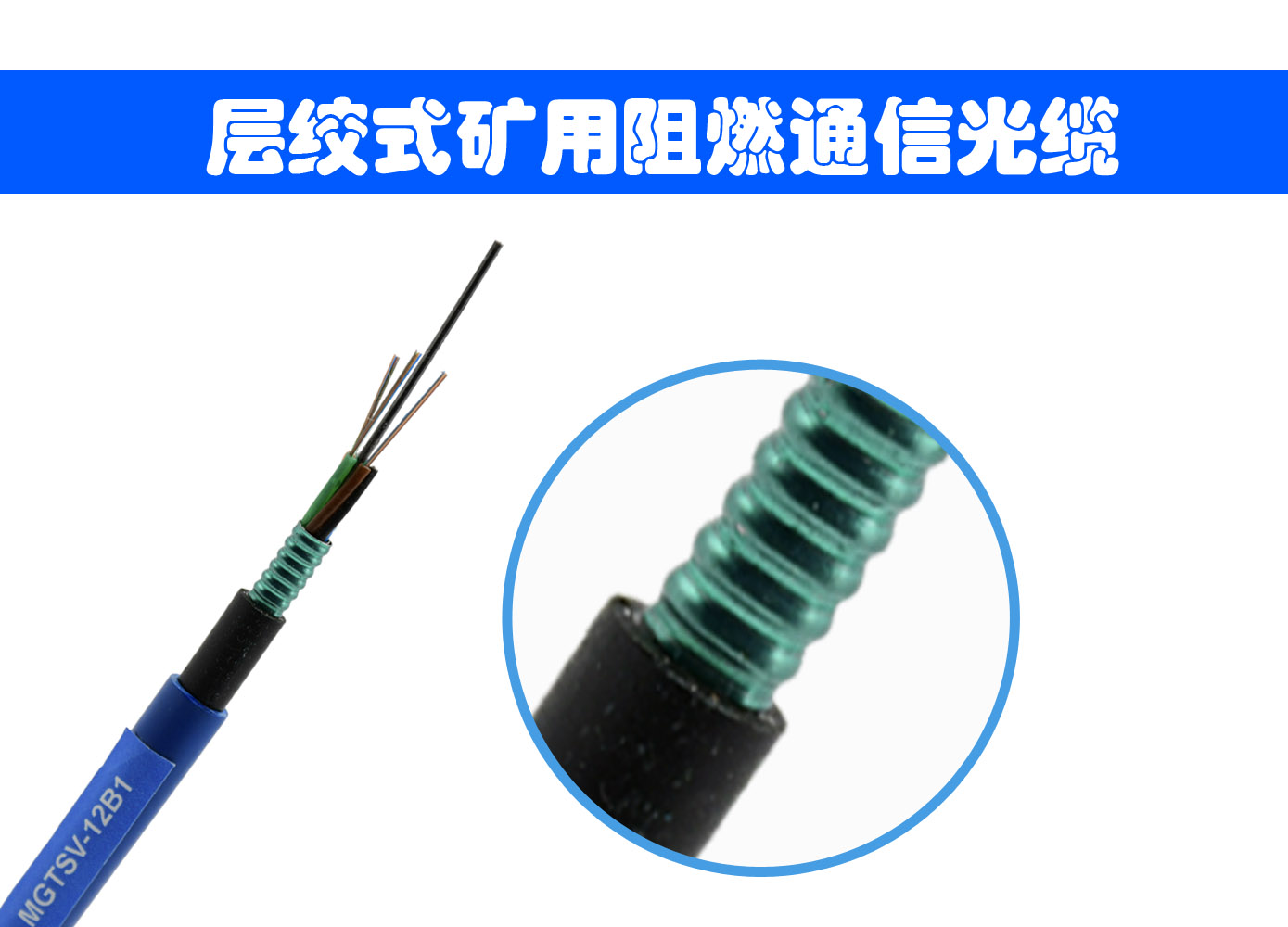

全截面阻水结构，双面覆膜钢带纵包，确保良好的阻水性能和抗侧压力

独特的套管设计，使套管具有良好的柔韧性和抗侧压性能

精确的余长控制工艺，使光缆具有优异的机械和环境性能

松套管内填充特种油膏，对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

CMR护套使得光缆具有良好的阻燃性能

具有优越的抗拉性能便于安装敷设

产品使用寿命30年以上





mgtsv光缆规格

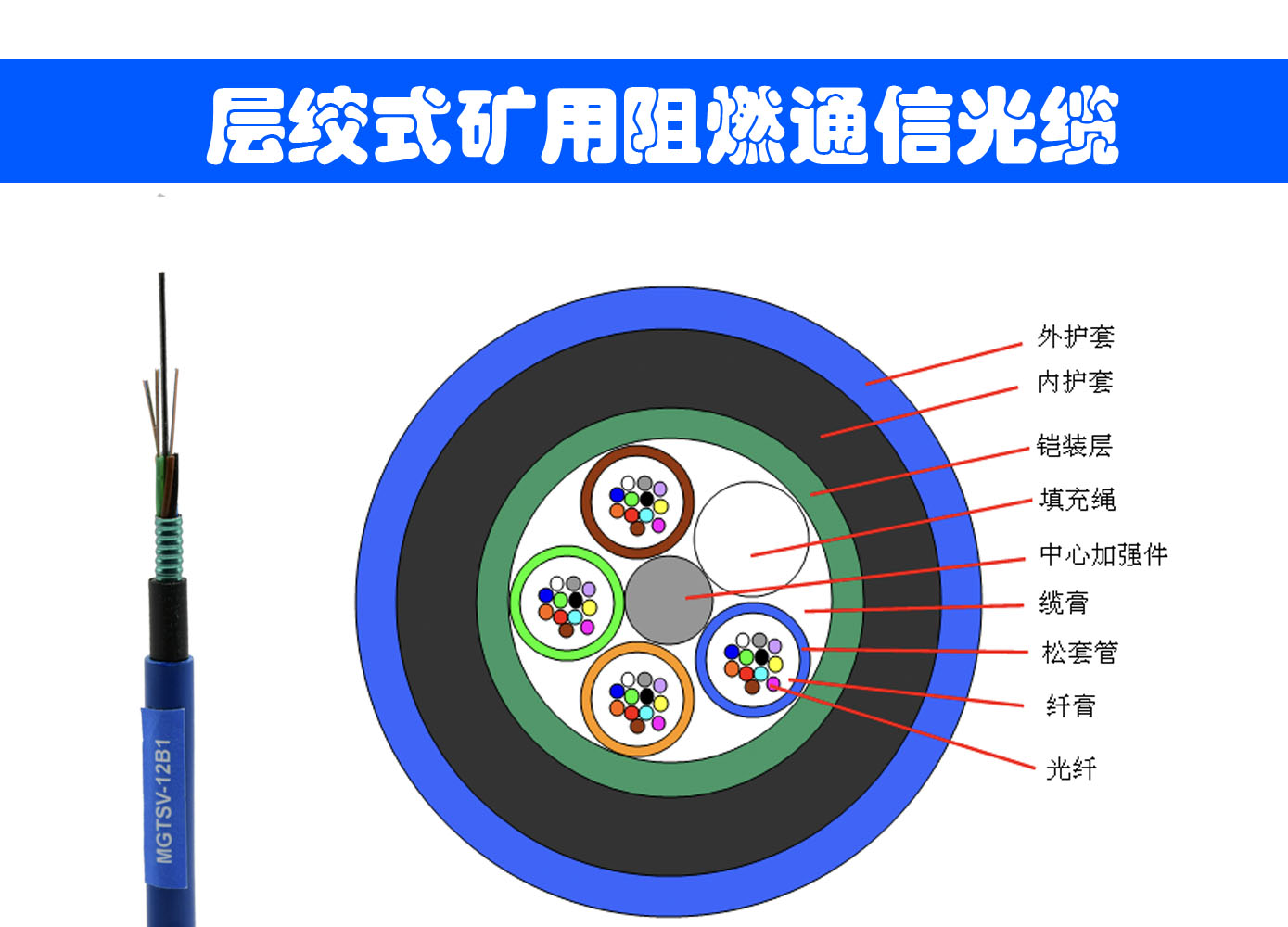

标准矿用阻燃用光缆是将光纤套入高模量塑料制成的束管中，管内充满阻水化合物。中心加强钢丝，钢-聚乙烯粘结加强内护套，生产中束管和护套间填充高密度阻水无纺布或阻水油膏，再外包蓝色阻燃CMR.





mgtsv矿用光缆执行标准

执行标准：GB/T28518-2012

应用范围：矿用井道

敷设方式：管道

工作温度：-40℃~+70℃

弯曲半径：静态10倍光缆直径、动态20倍光缆直径





mgtsv矿用光缆参数

mgtsv矿用光缆参数
光缆芯数	光缆结构	光缆松套管内 最大光纤芯数	光缆重量 （kg/km）
2-30	1+5	6	115
32-60	1+5	12	127
62-72	1+6	12	152
74-84	1+7	12	167
86-96	1+8	12	180
98～108	1+9	12	199
110～120	1+10	12	217
122～132	1+11	12	234
134～144	1+12	12	252
146～216	1+6+12	12	255
218～288	1+9+15	12	310
允许拉力（N）短期		≥1500N
允许拉力（N）长期		≥600N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）





光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
单根垂直燃烧试验	单根护套在燃烧柜中，上支架下缘和炭化部分起始点之间的距离大于50mm，燃烧向下延伸至距离上支架的下缘大于540mm。
