矿用光电复合缆描述

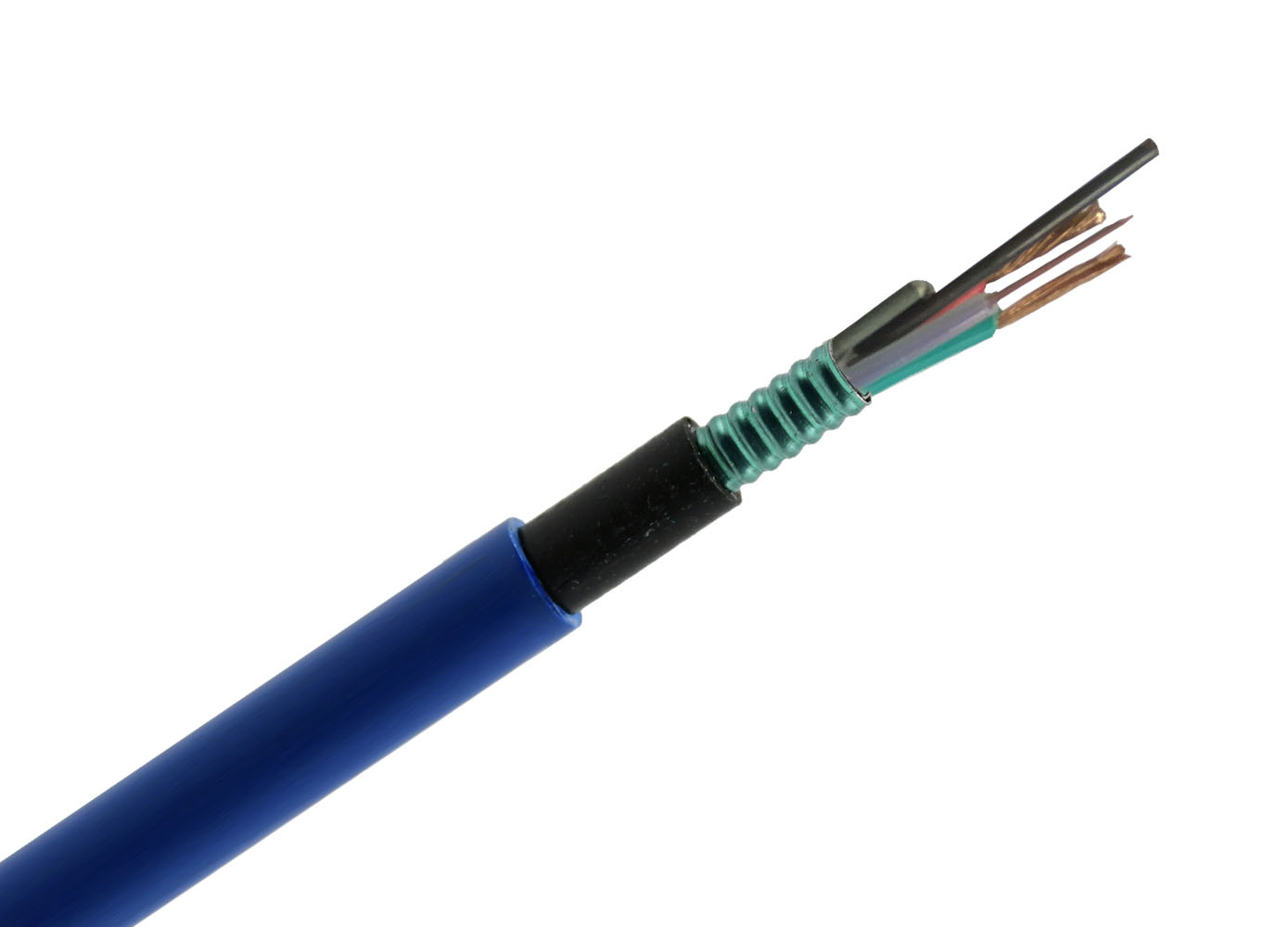

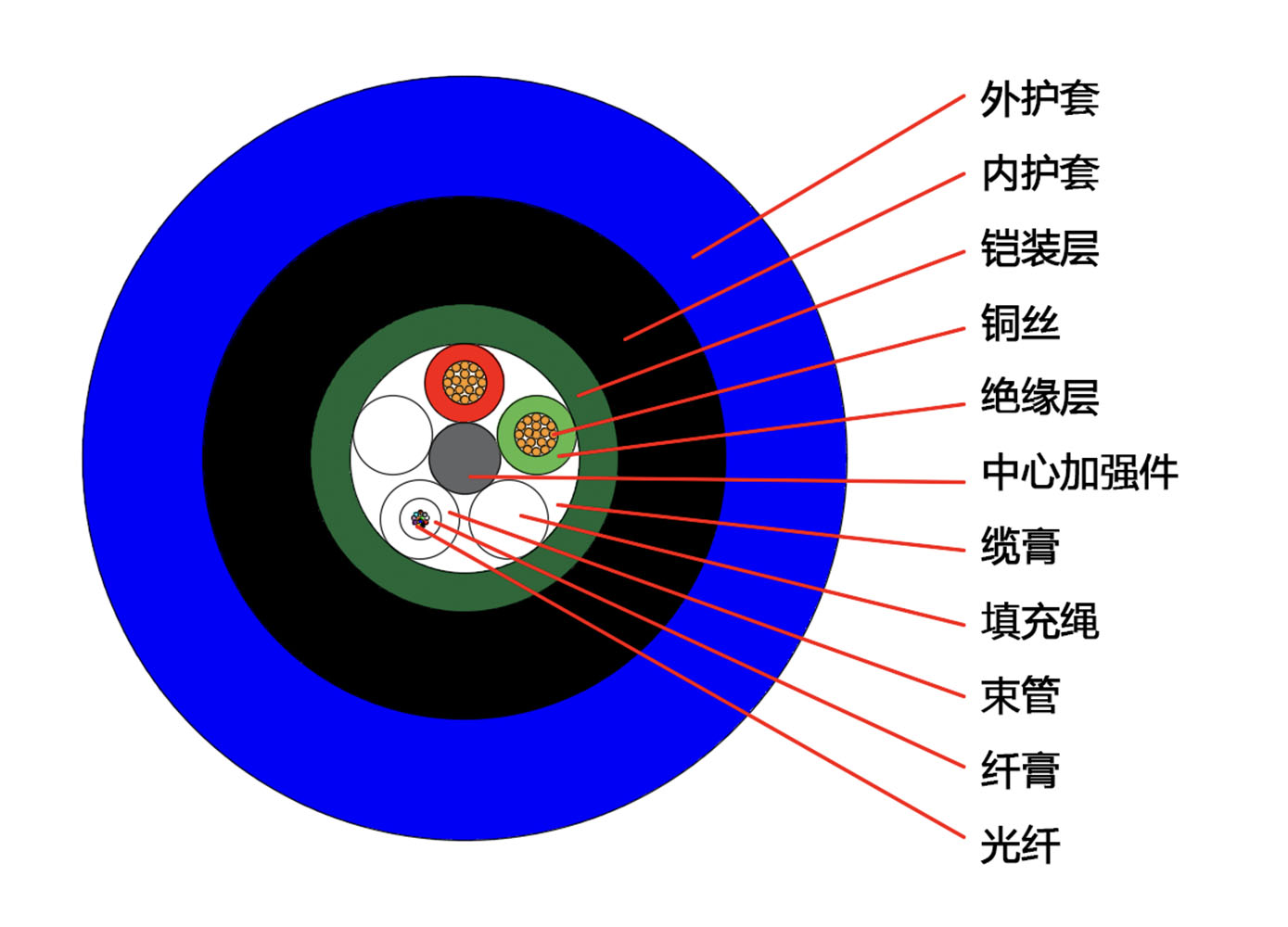

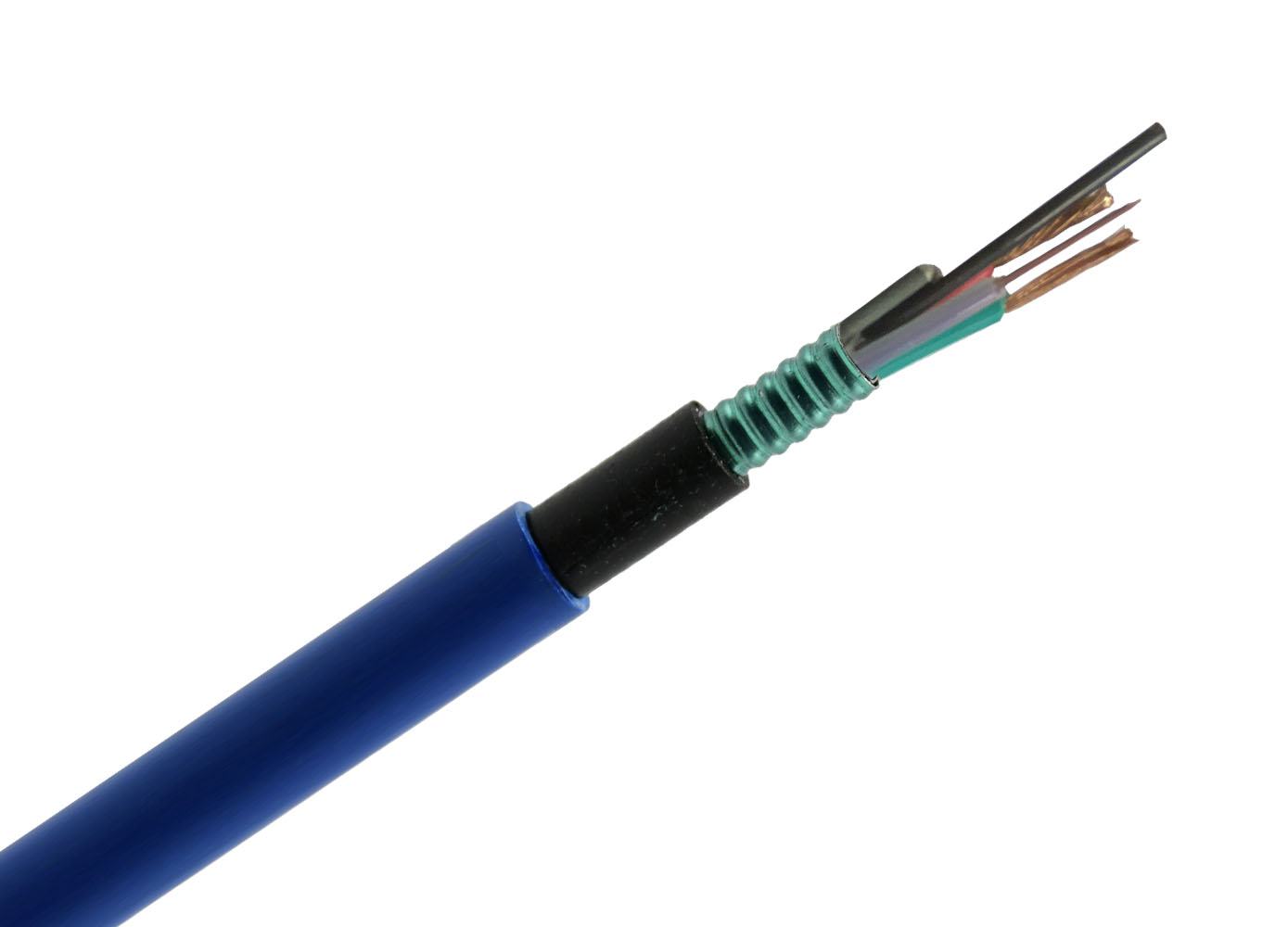

标准矿用光电复合缆是将光纤套入高模量塑料制成的束管中+RVV电源线，管内充满阻水化合物。中心加强钢丝，钢-聚乙烯粘结加强内护套，生产中束管和护套间填充高密度阻水无纺布或阻水油膏，再外包蓝色阻燃CMR.</strong>



矿用光电复合缆型号含义

全截面阻水结构，双面覆膜钢带纵包，确保良好的阻水性能和抗侧压力

独特的套管设计，使套管具有良好的柔韧性和抗侧压性能

精确的余长控制工艺，使光缆具有优异的机械和环境性能

松套管内填充特种油膏，对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

CMR护套使得光缆具有良好的阻燃性能

具有优越的抗拉性能便于安装敷设

产品使用寿命30年以上



矿用光电技术参数表

光缆规格		/	MGTSV-8B1+RVV2*1.5
结构		/	1+5
光纤类型		/	G.652D
中心 加强件	材料	mm	磷化钢丝
	尺寸（±0.05）		1.7
松套管	材料	mm	PBT
	直径（±0.05）		2.2
	壁厚（±0.03）		0.30
	每管最大芯数		12
	塑管色谱		本
	光纤余长	%	0.03~0.08
填充绳	材料	mm	LDPE
	直径（±0.1）		2.2
	根数		2
电源线	材料	mm2	无氧铜
	截面积 （±0.05）		1.375
	单根导体直径 （±0.01）		0.25
	导体根数		28
绝缘层	材料		HDPE绝缘料
	厚度（±0.03）		0.7
	外径（±0.1）		2.7
阻水层	材料	/	缆膏
包带层	材料	/	聚酯带
铠装层	材料	mm	钢塑复合带
	厚度（±0.05）		0.2
内护套	材料	mm	中密度聚乙烯
	厚度（±0.1）		0.9
外护套	材料	mm	蓝色CMR外护套
	厚度（±0.1）		1.0±0.1
光缆直径（±0.2）		mm	12.0
衰减系数最大值	1310nm	dB/km	0.35
	1550nm		0.21
弯曲半径	静态	mm	10倍光缆外径
	动态		20倍光缆外径
工作温度	电线	℃	-15～+70
	除电线以外的其他材料		-40～+70
施工温度	除电线外		-20～+60
	电线		0～+60



光缆中的G652D光纤特性如下：

项目内容			技术参数
工作波长			1310nm和1550nm
模场直径		波长（nm）	1310	1550
		标准值（μm）	9.2	10.4
		容差（μm）	±0.4	±0.5
包层直径		标准值（μm）	125
		容差（μm）	±0.7
包层不圆度（%）			≤0.7
芯同心度误差（μm）			≤0.5
涂覆层直径		标准值（μm）	245
		容差（μm）	±5
包层/涂覆层同心度误差（μm）			≤12.0
截止波长（nm）（22m光纤）			≤1260
宏弯损耗			光纤以37.5mm半径松绕100圈，在1550nm波长上测得弯曲附加衰减小于0.5dB
色散特性	零色散波长		1300nm～1324nm
	最大零色散斜率		0.092ps/(nm2·km)
	1288～1339nm色散系数最大绝对值		3.5ps/(km·nm )
	1271～1360nm色散系数最大绝对值		5.3ps/(km·nm )
	1550nm色散系数最大绝对值		18ps/(km·nm )
光缆衰减常数	1310nm		≤0.35dB/km
	1550nm		≤0.21dB/km
损耗温度特性			≤0.05dB/km(－40℃～＋65℃)
衰减不均匀性			在光纤后向散射曲线上，任意500m长度上的实测衰减值与全长上平均每500m的衰减值之差的最坏值不应大于0.05Db.
偏振模数		M值（条光缆）	20
		Q值	0.01%
		PMDQ(最大值)	0.5（0.2）
强度筛选水平			成缆前的涂覆光纤，必须进行全长强度张力筛选，其筛选水平应相当于在应力大于0.69GPa（相当于应变约1%）下持续1秒时间

光纤涂覆层表面应有全色色标，并且不退色不迁移。



外观标识

1、成品光缆在护层表面沿长度方向作永久性标志，标志应不影响光缆的任何性能。相邻标志始点间的距离不大于1m。

2、标志内容至少包括：纵长米、光纤数量和类型、最终用户及工程名称缩写、制造厂家 、制造年份 。标记字迹清楚、容易辨认、耐擦。

3、每盘光缆均附有合格证，盘上清楚标明制造厂名称和产品商标、光缆标记、光缆长度、毛重、生产日期、表示缆盘正确旋转方向的箭头、保证贮运安全的其他标志。
